格力中央空调 E系列模块式风冷冷(热)水机组技术参数

一、产品介绍

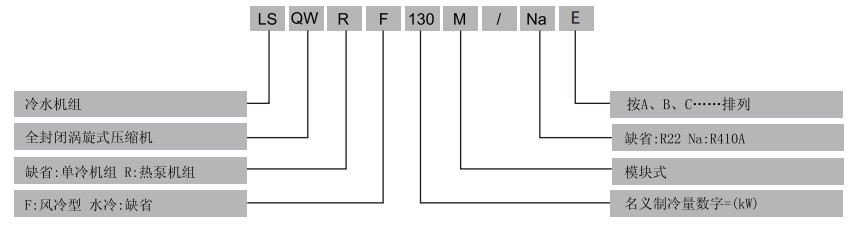

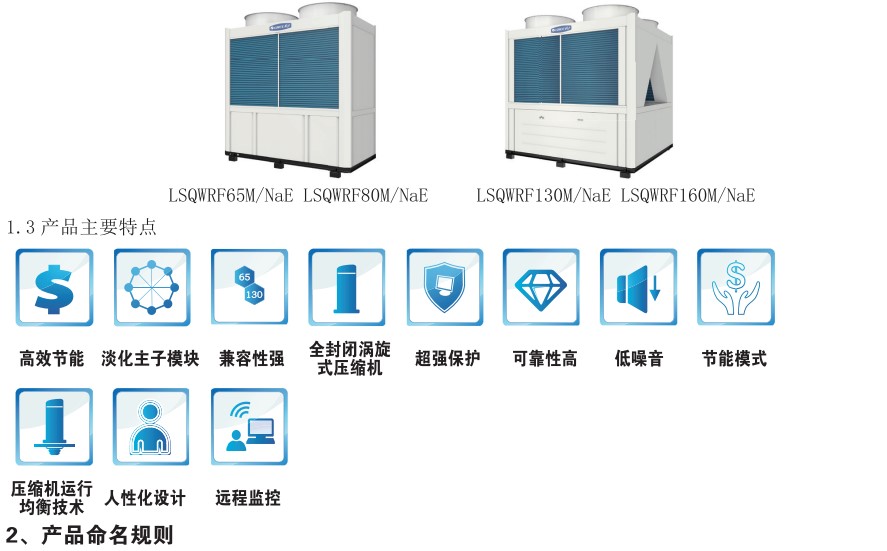

1、产品特点

         模块式风冷冷（热）水机组广泛应用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓、酒店 、餐厅、办公大楼、购物商场、影剧院、体育馆、厂房等及医院等。对噪音和周围环境有较高要求，不便安装冷却塔的工程，模块式风冷冷（热）水机组更是您理想的选择。

         E系列模块式风冷冷（热）水机组可组合多个单元模块，各单元模块的结构形式，性能可以相同，也可以不同， 每个单元模块的名义制冷量不同，有65KW、80KW、130KW、160KW可选。65KW、80KW、130KW单元模块有两个完全独立的制冷系统，160KW有两个单元模块共四个完全独立的制冷系统。通过组合1~16个相同或不同的单元模块，机组形成制冷量在65~2080KW范围的系列产品。

注：

1、本机组执行标准：GB/T18430.1-2007.

2、名义制冷测试工况：出水温度7℃，流量为0.172m³/（h.kw），室外干球温度35℃。

名义制热测试工况：出水温度45℃，流量为0.172m³/（h.kw），室外干球温度7℃，湿球温度6℃。

3、具体机组参数请以名牌为准。

4、外形尺寸高度包括运输橡胶减震垫，运输橡胶减震垫高度70mm.

5、直接启动的压缩机启动电流＜8倍额定电流。

三、产品安装
1、产品安装注意事项

1.1机组安装基础

◆安装基础应有专业设计人员根据现场情况进行设计。

◆机组的安装基础必须是水泥或钢制结构，应能承受机器的运行重量，且该面必须水平。

◆机组安装处应尽量免受火、易燃物、腐蚀性气体或废弃影响。

1.2安装位置与环境

为确保机组的正常运行和防止故障，安装工作必须由具备一定制冷空调知识并有相当经验的技师承担，安装前应仔细阅读安装说明书。

◆应位于室外有充足新风的地方，并考虑地基的承重。

◆保证机组有足够的空间，以利于进风和设备维护。

◆机组上方不能有遮挡物。

◆机组地面应留有排水地沟。

1.3机组管路安装

水系统管路链接时需要注意以下几点：

◆注意壳管换热器的进出水管标志，避免接管错误。

◆机组中冷水进出水管接头应安装柔性的接头以减少震动。

◆在冷冻进出水口处应安装温度计，压力表及闸阀。

◆在水循环系统的高点或具体突出处安装手动或自动放汽阀。

◆管路系统试压完毕后，应在进出水管上敷设保温层以减少热损失，同时可以有效避免淋露现象。

◆水系统中不可避免有一定杂质等脏东西，这些杂质会造成壳管换热器脏堵。

◆在水路清洗时，须先将机组进行旁通，以免冲洗后的污水进入机组系统内。

◆在冬天环境温度很低的情况下，夜间停机时期会使壳管蒸发器和管道内的水结冰而损坏设备和管道。为防止冻结，在机组停机时禁止切断电源，否则将无法运行机组的防冻保护功能。安全的方法是将水完全从管道内放掉并切断电源，也可以在水系统内添加乙醇混合物来防冻。

◆因乙二醇等防冻液对镀锌钢管有腐蚀性，因此，要添加防冻液的空调冷冻水管道系统，不得使用镀锌钢管，应采用无缝管或焊管。

注意：绝不可使用盐类混合物，以免腐蚀机组，损坏设备。

1.4电气安装

◆所有电气安装务必由专业人士按当地法律、规章和相应的安装使用说明书进行。

◆机组必须可靠接地，符合GB50169相关要求。

◆电源一定要使用规定的额定电压及中央空调机组专用电源。

◆电源线应有可靠固定，以免接线端受力。请不要用力拉动电源线。

◆电源线径应足够大，电源线和连接线损坏必须用专用的电缆线来更换。

◆接地应可靠，应接在建筑物的专用接地装置上，一定要请专业人员安装。

◆必须安装可切断整个系统电源的空气开关和漏电开关。

◆空气开关应同时具有磁脱扣和热脱扣功能，以保证短路和过载都得到保护。

◆现场接线时请以机身所贴线路图为准。

1.5机组防震及防噪声

◆应采用橡胶减震垫，橡胶软接头等，以减低机组的噪音，减弱震动。

◆机组安装位置应避免选在窗下和建筑物之间，以防噪声污染，必要时采用隔音措施。

1.6水质要求与清洗

         在水系统管路多次冲刷排污后，确认水质洁净度符合要求。系统再次注水排空后开启水泵。确认水流量，出口压力符合要求。

          当冷冻水使用工业用水时很少会产生水垢，但使用井水或河水会产生较多的水垢和沙子等沉淀物，水垢和沙子在蒸发器中会减少水流量，导致冻结事故。因此，这些水在流入冷冻水系统前要经过过滤，并用软化水设备进行软化。使用前应先分析水的PH值，导电率，氯离子浓度，硫离子浓度等。

以下是机组要求的水质标准：

即使水质得到严格的控制，机组长期运行后，壳管换热器传热表面仍然可能会沉积氧化钙或其他矿物质，当这些矿物质在传热表面结垢较多时，会影响传热性能。可采用甲酸、柠檬酸、醋酸等有机酸清洗。

因此，必须定时清洗水路系统，新并且6~12月清洗一次。清洗时可采用草酸、醋酸、甲酸等有机酸清洗，但不能用含氯强酸来清洗，这样可能会造成换热器内铜管腐蚀，进而导致水和冷媒串通，清洗时可参照如下方法进行：

◆准备工具及物料说明

环保安全清洗除垢剂苦干包，或同类水系统清洗药水。

◆操作方法：

第一步：按系统水容积和结垢量估算除垢剂用量（一般购买除垢剂的使用中已注明）

第二步：将环保安全清洗剂或同类水系统药水放入补水水箱，随补水系统灌进冷却水系统

第三步：隔10分钟后点动水泵（只开水泵），让除垢剂加快扩散和溶解水中

第四步：完成以上操作后，按以下步骤操作：

1.水泵连接运行1~2小时（期间可正常使用设备，不会造成停机）

2.运行1~2小时后，置换清洗液，以金属防锈剂进行防锈处理。将壳管内和系统内水全部放完，查看放水水质，如果水质浑浊，即说明清洗效果比较理想。

3.打开机组壳管进出水口，检查管路中结垢是否已经清除，如果壳管内部管壁上还附有水垢，请重新单独清洗壳管（需要专业人员进行清洗），清洗后的壳管重新用清水清洗，如果壳管底部还有泥沙、水垢等杂质，则将清洗后的水从接水管侧倒入壳管，清洗，并把清洗后的杂质和水通过壳管排污口排出。

4.恢复水系统，放完后加满清水，然后再运行1~2小时。

5.停机排去废液如系统不能停机，可边补清水边排污，将系统废液全部置换干净（至排污水清澈透明、PH达7时为置换干净）

6.重复4~5次上述步骤

7.步骤6完成后将水系统中的过滤器拆下清洗（或更换）

8.查看壳管进、 出口温差是否有明显改善

◆注意事项

1. 环保安全清洗除垢剂为无毒物料，但注意倒放时，水不能溅到眼睛中。

2. 手有伤口者不能操作以上步骤

   清洗前后要查看机组运行情况，总结清洗效果，需要记录清洗前后的机组参数。
