格力中央空调多联式全新风处理机

一、产品介绍

◆ 产品定义

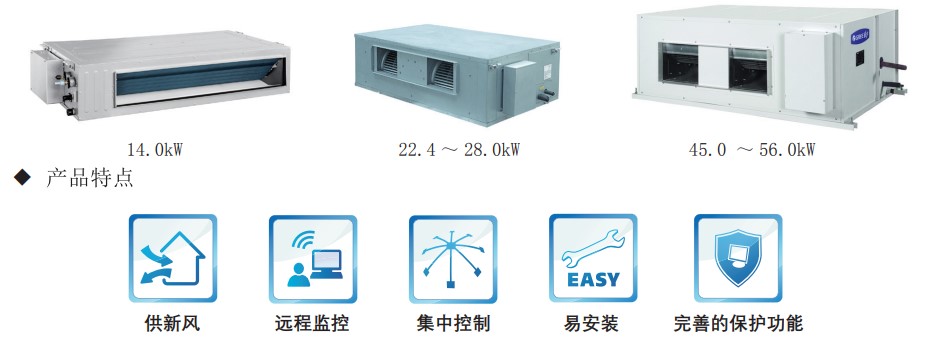

多联式全新风处理机组是指可以直接处理室外空气，并将其送到使用区域的变频机组。机组选型 方式多样，可与普通多联室内机混接到一个系统中使用，也可作为一个单独系统使用。机组能力范围 14.0kW ～ 56.0kW（风量 1000m3 /h ～ 6000m3 /h）。

注：

① 机组制热量为工况 1（工况 2），工况 1：室内干球 / 湿球温度（7/-℃）、室外干球 / 湿球温度（7/6℃），工况 2：室内干球 / 湿球温度（0/-℃）、室外干球 / 湿球温度（0/-2.9℃）。 ② 循环风量一栏，“/”左边为额定循环风量，右边为可调范围。 ③ 输入功率一栏，“/”左边为额定功率，右边为******功率。 ④ 机外静压一栏，140/224/280 机型：“/”左边为默认静压值，右边为静压可调范围 :450/560/560 机型：标准机型为 200Pa，其 他静压值为非标机型。 ⑤ 以上制冷量测试工况：室内干球 / 湿球温度（35/28℃）、室外干球 / 湿球温度（35/-℃）。 ⑥ 噪音是根据国标 18837 测试，并根据公司内部的规格代表值在消声室换算时所得出的值。机组本体是用换算后所得出的******值 来表示的。在实际的工程安装和应用条件下，因受周围噪音及反射声等客观因素的影响，运作时的值一般要高于本样本记载值。 ⑦ 机组性能参数会因产品的改良有所改变，恕不另行通知，具体参数请以产品铭牌为准。

产品执行标准：GB/T 25128-2010。 2.1 机组介绍多联式空调机组新风室内机是一种从室外侧引入新风并进行处理提供给室内侧用户使用的 空调处理机组。

根据选择风量的不同，多联式空调机组新风室内机有下面两种连接方式：

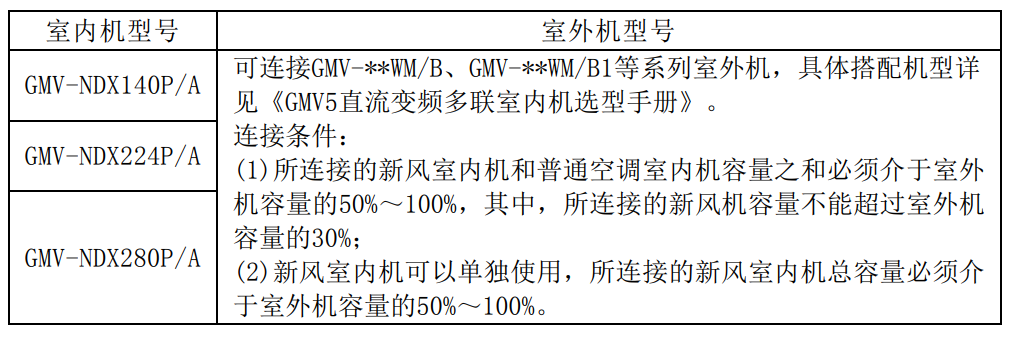

（1） 如果选择新风风量≤2500m³/h，则可以按照下面与普通室内机混接方式，或者按照

（2） 中与固定外机搭配方式：

注意：多联式空调机组新风室内机与普通多联式空调室内机连接时，需要严格执行容量要求， 新风室内机容量不允许超过室外机容量的30%，室内机容量之和介于50%～100%之间，否 则会影响用户使用舒适性，甚至可能带来机组的损坏。

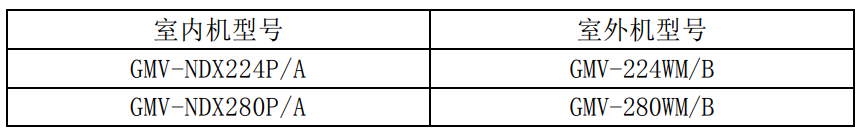

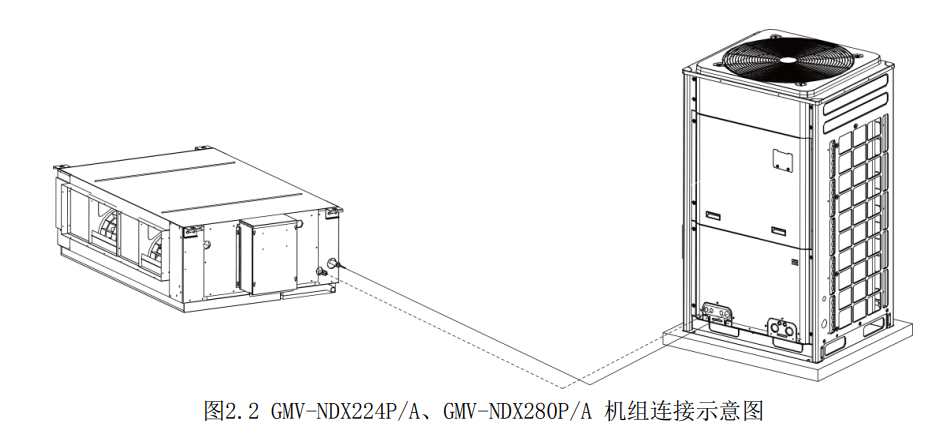

（2） 如果选择新风风量＞2500m³/h，则只可以按照下面一拖一搭配方式连接：（搭配外机 以 GMV5S 系列为例）

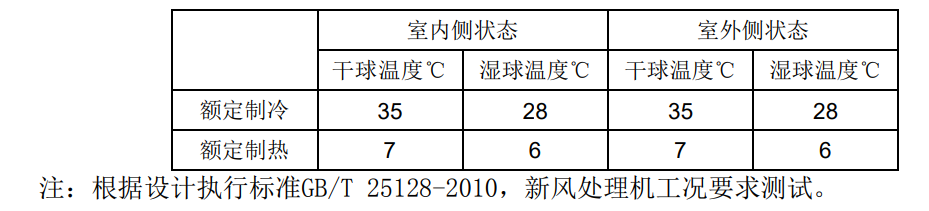

2.2 机组额定工况

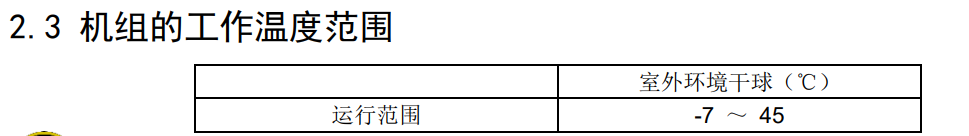

① 机组运行范围严格执行国家标准GB/T 25128-2010《直接蒸发式全新风空气处理机组》 中的相关要求。 ② 出厂时制冷运行送风温度设定为18℃，制热运行送风温度设定为22℃。用户如需更改 相关温度设定，请联系售后技术服务人员。

3 安装前准备

注意！ 机组产品图片仅供参考，请以实物为准；未注尺寸单位均为mm

3.2 选择安装位置

（1） 确保顶部挂件有足够的强度来承受机组的重量。

（2） 排水管出水方便。

（3） 进出口无障碍，保持空气良好循环。

（4） 室内机要确保如下图所要求的安装距离，确保维修保养所需要的空间。

（5） 远离热源、有易燃气体泄漏和有烟雾的地方。

（6） 不宜安装在环境酸碱度高、电压波动大、车辆船舶等地方。

（7） 机器为吊顶式（天花内藏暗装式）。

（8） 室内、外机电源线，连接电线距电视机、收音机至少保持 1m 的距离。这是为了防止 上述家电出现图象干扰和噪音。（即使有 1m 的距离，若产生的电波较强，也可能出现 噪音）。

注意！ ① 机组的安装必须符合国家和当地的安全规范。

② 空调机组的安装质量直接影响正常使用，用户切不可自行安装，购机后请您与经销商联 系，由专业安装人员进行安装及调试。

③ 在所有的安装工作完成后才能接通电源。

④ 当安装在较小的房间里时，必须采取相应措施，以防止制冷剂万一发生泄漏时房间里制 冷剂浓度超过极限值，导致缺氧或窒息。

3.3 通讯线选型要求 注意！ 若空调机组安装在强电磁干扰的地方，内机与线控器通讯线必须使用屏蔽线，内机与内机 （外机）通讯线必须使用带屏蔽的双绞线。
