格力中央空调畅睿家庭中央空调室内机
二、产品概述
格力 GWV 畅睿家用中央空调室内机组,集传统风机盘管与直流变频多联机组之长,出风温度舒适,控制灵活,响应迅速,广泛适用于别墅,酒店等多种场合,机组轻薄小巧,高度仅 200mm, 可应对各类建筑吊顶空间,多重降噪设计,创造安全舒适美观的居家办公环境。

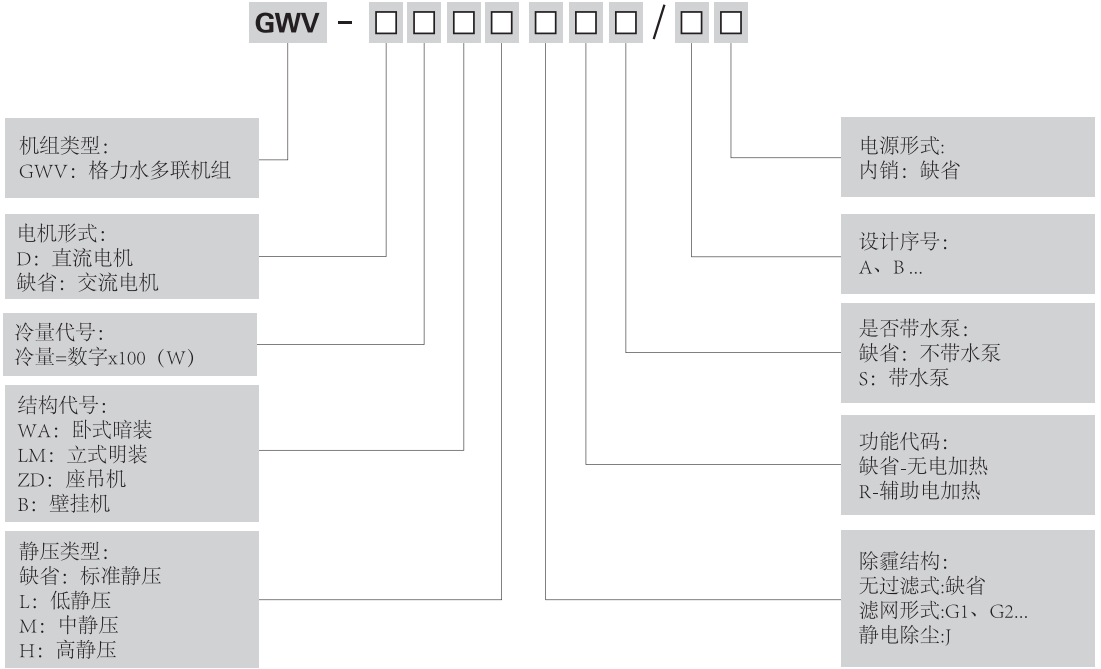

三、产品命名规则
第二章 GWV 畅睿家庭中央空调室内机
一、产品介绍
◆ 产品定义
格力 GWV 畅睿家用中央空调室内机组,使用无刷直流电机,采用 CAN 网络通讯技术,通讯响应速度更快、抗干扰能力更强,且拥有自动寻址功能,实现机组的无极性自由配线。整机的制冷量范围覆盖2.7 ~ 7.1kW,机组系统及控制相对于传统风机盘管进行全方位革新、匠心设计,具有低噪音、节能、稳定可靠、外形小巧等特点。主要应用于家庭场合,为您提供舒适的生活环境。

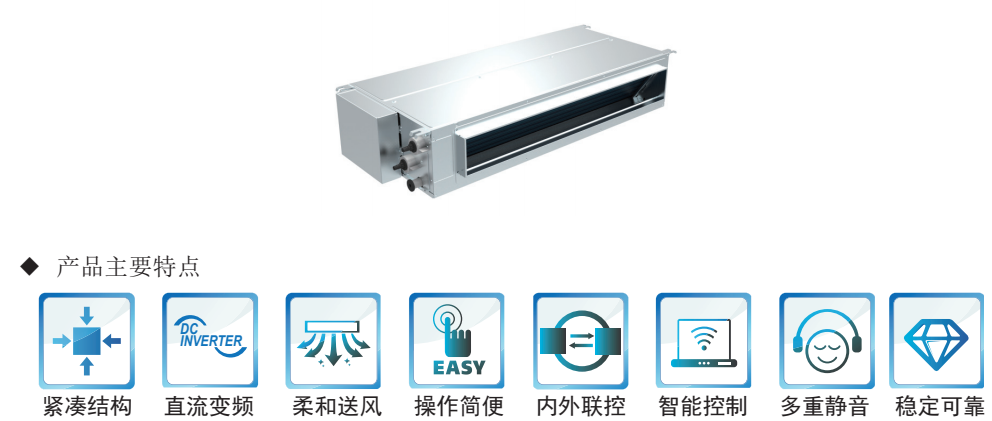

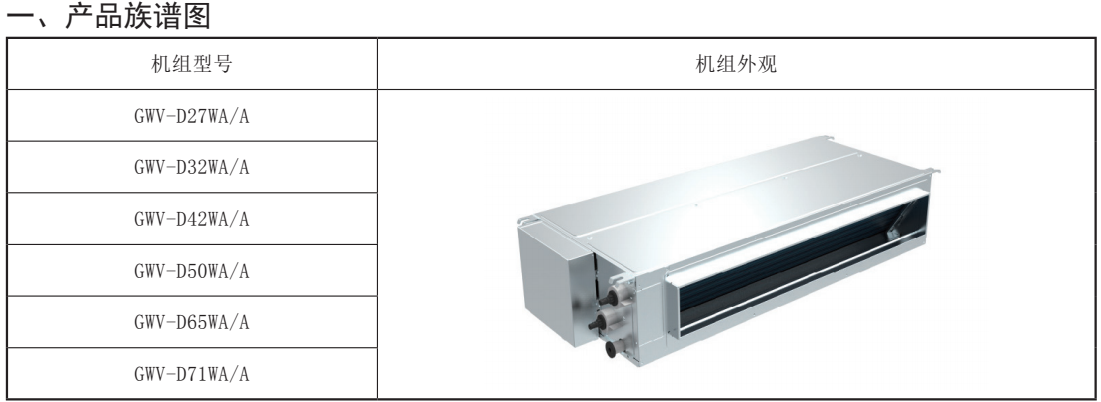

◆ 产品外观图
二、产品性能与规格

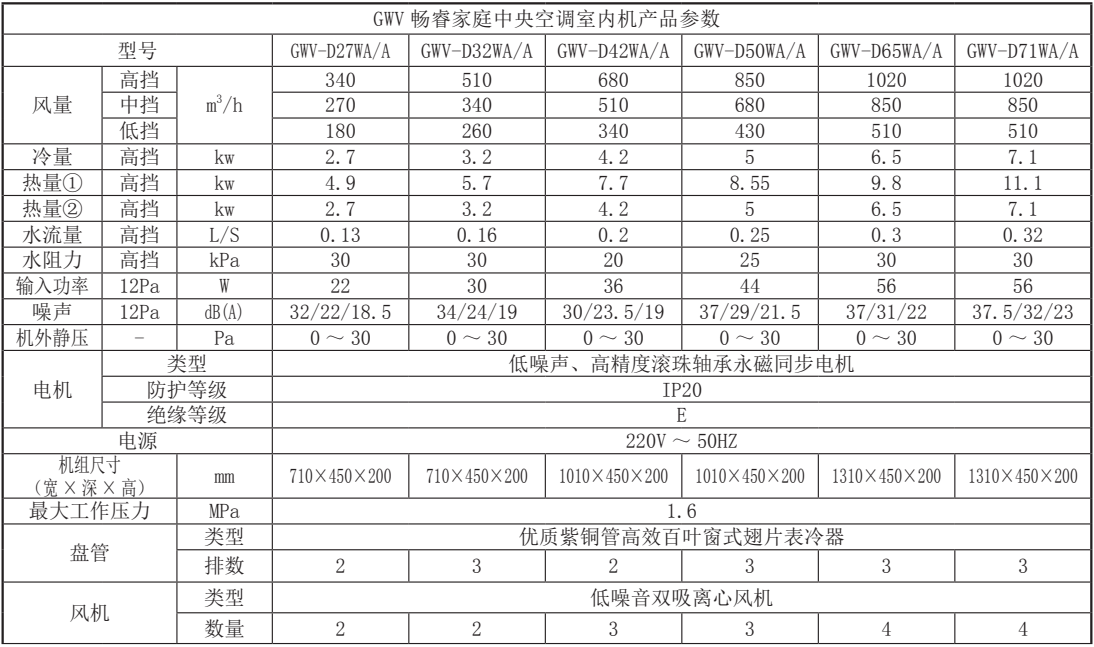

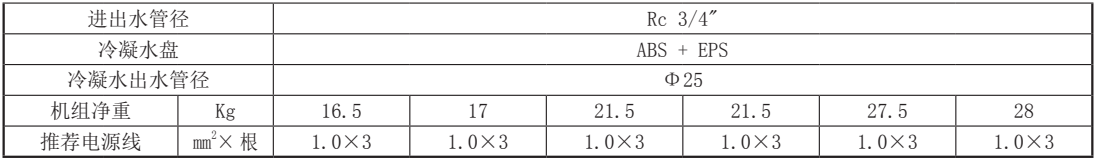

1、产品性能参数
注 :
① 冷、热量,水流量及水阻力参数均为高档参数,测试基于 GB/T 19232-2019;
② 制冷工况干湿球温度:27/19.5℃,冷水进出水温度:7/12℃;
③ 制热①工况干球温度:21℃,热水进水温度:60℃,水流量与制冷工况相同。
④ 制热②工况干球温度:21℃,热水进水温度:45℃,水流量与制冷工况相同。
⑤ 噪音测试基于 GB/T 19232-2019。

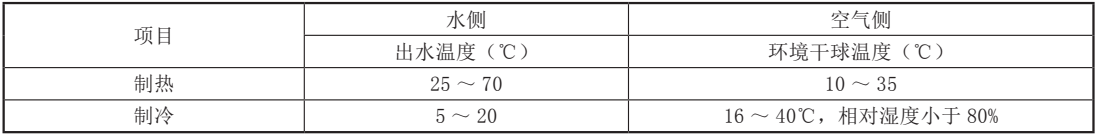

2、产品运行范围
三、产品安装
1、产品安装注意事项
1.1 机组位置与环境
◆ 请避开有油雾的地方(如厨房),否则塑料零件会老化、脱落或造成漏水。
◆ 请避开产生腐蚀性、可燃性气体的地方。
◆ 安装使用吊杆螺栓时,检查安装位置是否能承受机组的 4 倍重量,若不保险,在安装机组前应加固。
◆ 风机盘管吊装时应确保水平位置,吊装只允许承受本身重量,不得承受风管、水管及其他物体的外力。
1.2 电气安装
◆ 所有电气安装必须由专业人士按国家和当地法律、规章进行。
◆ 机组必须可靠接地,符合 GB 50169 相关要求。
1.3 施工中执行的规程、规范、标准、图集
◆ 高层民用建筑设计防火规范 GB 50045-95
◆ 建筑设计防火规范 GB 50016-2006
◆ 民用建筑电气设计规范 JGJ16-2008
◆ 通风管路施工技术规程 JGJ141-2004
◆ 建筑工程施工质量验收统一标准 GB 50300-2001
◆ 通风与空调工程施工质量验收规范 GB 50243-2002
◆ 建筑给水排水及采暖工程施工质量验收规范 GB 50242-2002
◆ 制冷设备、空气分离设备安装施工及验收规范 GB 50274-2005

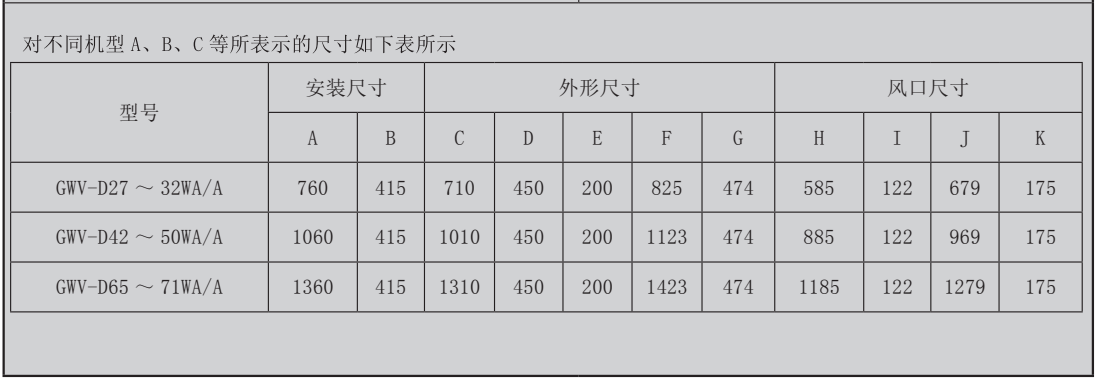

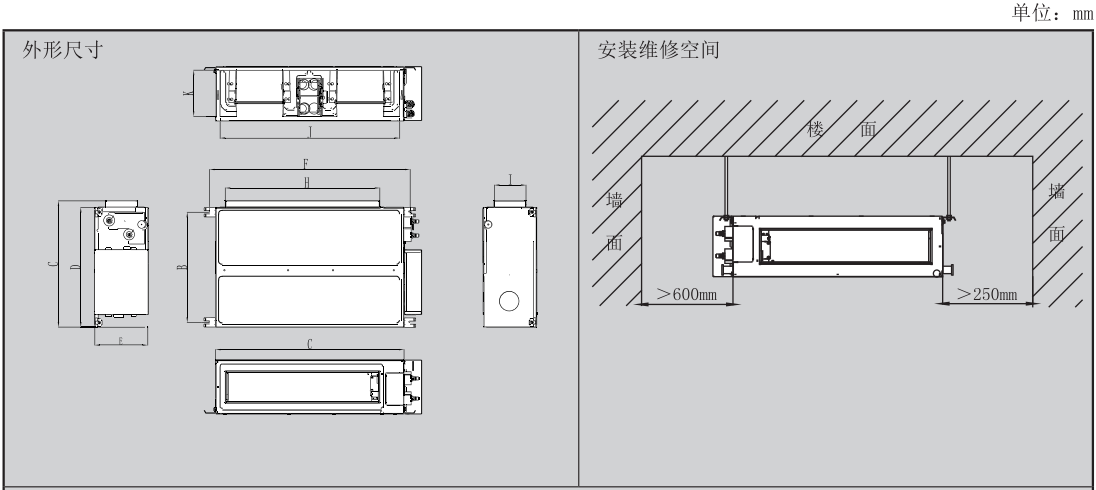

2、产品外形尺寸及安装维修空间
