格力 畅睿家庭中央空调

                                                                            格力中央空调 畅睿家庭中央空调

一、产品族谱图(请参照下一页)

二、产品概述

        格力 GWV 畅睿家用中央空调机组 (R410A) 使用直流变频调节压缩机技术,采用 CAN 网络通讯技术,通讯响应速度更快、抗干扰能力更强,且拥有自动寻址功能,实现机组的无极性自由配线。整机的制冷量范围覆盖 8 ~ 32kW,运行环境温度范围 10 ~ 52℃、出水温度范围 5 ~ 25℃,制热量范围10 ~ 37kW,运行环境温度范围 -20 ~ 35℃、出水温度范围 25 ~ 55℃,可满足散热器、风机盘管、地板辐射等多种末端需求。机组系统及控制相对于传统热泵进行全方位革新、匠心设计,具有低温强热、节能、稳定可靠等特点,并搭载智能化霜、一键外出、地板调试、自动防冻、备份热源控制等智能化、人性化控制功能。产品适用于独立公寓、复式楼、别墅、单元写字楼、餐厅、商店、娱乐场所。

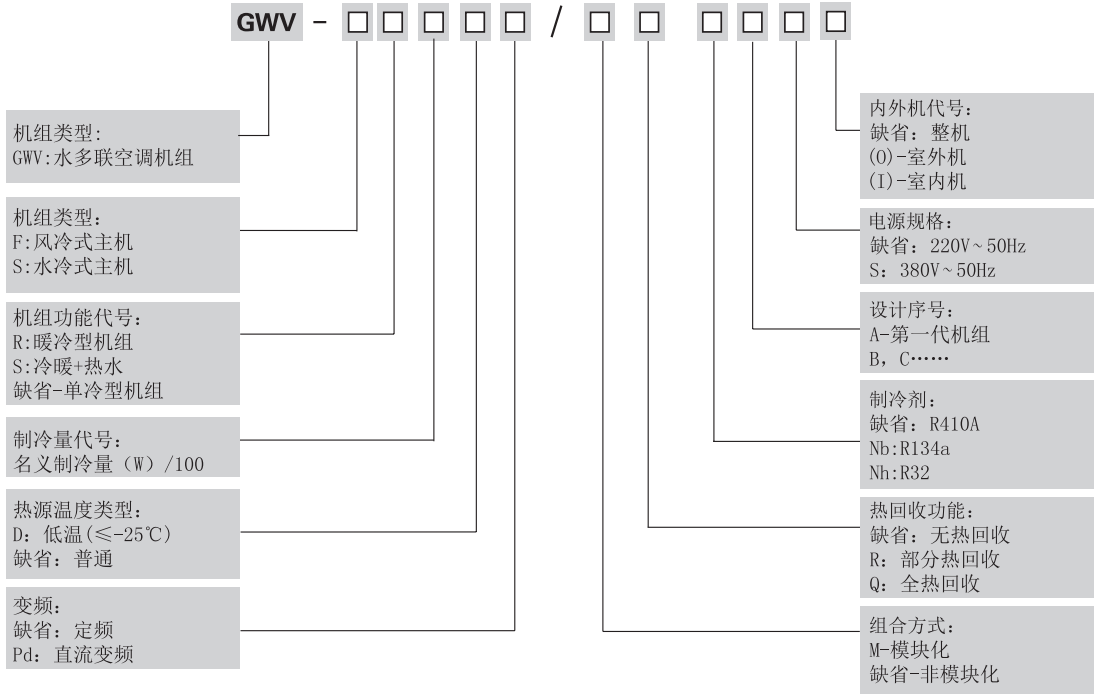

三、产品命名规则


GWV 畅睿家庭中央空调族谱图



第二章 GWV 畅睿家庭中央空调主机

一、产品介绍

◆ 产品定义

       格力 GWV 畅睿家用中央空调机组 (R410A) 使用直流变频调节压缩机技术,采用 CAN 网络通讯技术,通讯响应速度更快、抗干扰能力更强,且拥有自动寻址功能,实现机组的无极性自由配线。整机的制冷量范围覆盖 8 ~ 15kW,运行环境温度范围 10 ~ 52℃、出水温度范围 5 ~ 25℃,制热量范围10 ~ 18kW,运行环境温度范围 -20 ~ 35℃、出水温度范围 25 ~ 55℃,可满足散热器、风机盘管、地板辐射等多种末端需求。机组系统及控制相对于传统热泵进行全方位革新、匠心设计,具有低温强热、节能、稳定可靠等特点,并搭载智能化霜、一键外出、地板调试、自动防冻、备份热源控制等智能化、人性化控制功能。产品适用于独立公寓、复式楼、别墅、单元写字楼、餐厅、商店、娱乐场所。

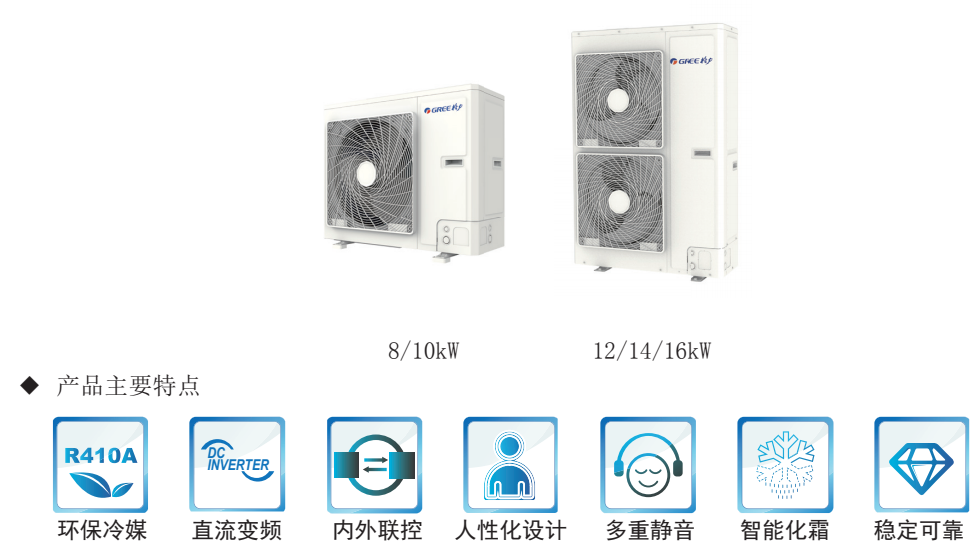

◆ 产品外观图


二、产品性能与规格

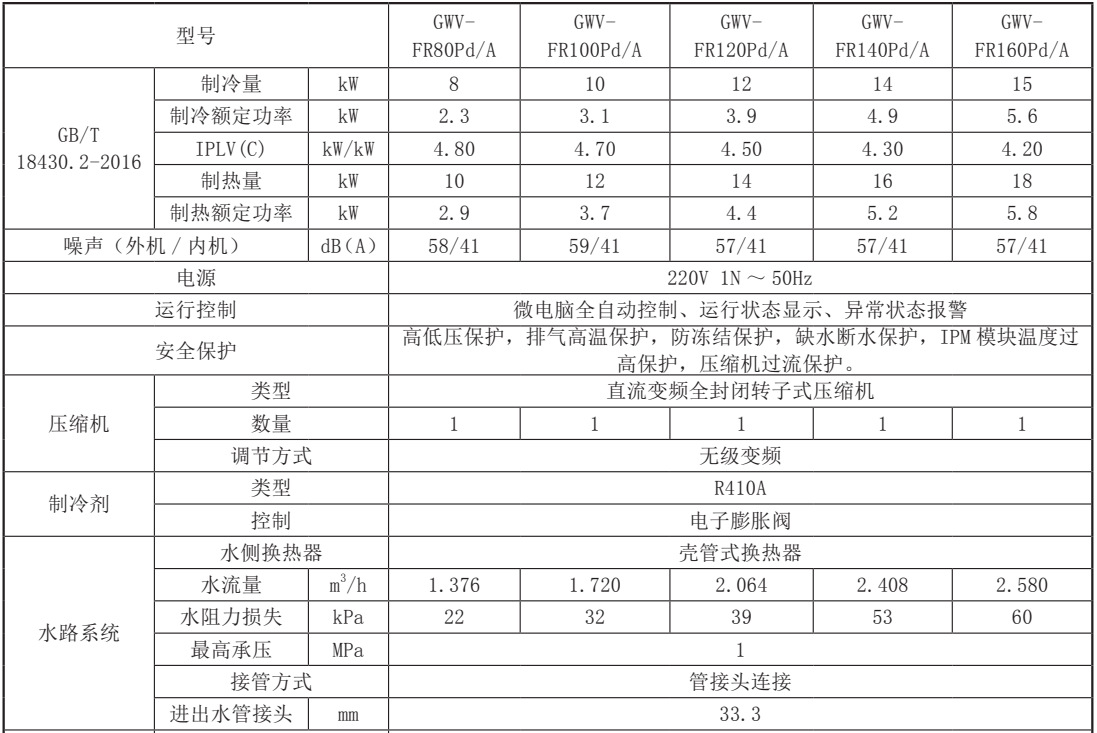

1、产品性能参数



三、产品安装

1、产品安装注意事项

1.1 警告注意事项

◆ 请格力经销商或专业人员进行安装。不要自行安装。安装不当机器将不能正常运行,可能导致漏水、触电或火灾。

◆ 空调机组应安装在可承受其重量的基座上。承受力不够可能导致机器跌落,造成人员伤害。

◆ 所有电气安装务必由专业人员按照当地法律、规章、机组随机说明书和本安装手册进行,并使用专用电源线路。电源线路容量不足或线路安装不当可能导致触电或火灾。

◆ 所有线路都必须是安全的,使用指定的电线,安装牢靠,确保外力不会影响端子板和电线,接触不良或安装不牢可能导致火灾。

◆ 在连接室内、室外机组的连接电线和电源时,电线应铺设妥当,使电气部件盒盖能固定牢靠。若电气部件盒盖不到位,可能导致端子板过热、触电或火灾。

◆ 触摸电气部件等零件之前,先关掉电源。

1.2 小心注意事项

◆ 空调机组要接地。不要把接地线接到煤气管、水管、避雷针接地线或电话接地线上。

◆ 务必安装漏电断路器。不安装漏电断路器可能造成触电。

◆ 按照随机说明书和本安装手册的要求安装排水管,以确保排水管通畅,并对管路进行隔热以防凝露,排水管安装不当可能造成漏水,并使室内墙壁和家具受潮。

◆ 勿把空调机组安装在有油雾或油气之处,如厨房。否则塑料零件会老化、脱落或蒸发器受污造成漏水及换热性能下降。

◆ 勿把空调机组安装在产生腐蚀气体(如二氧化硫)之处。铜管或焊接件受腐蚀后可能造成制冷剂泄漏。

◆ 勿把空调机组安装在可能泄漏可燃气体之处,有碳纤维或空气中有可燃粉尘之处,有挥发性可燃物(如稀释料或汽油)之处。上述气体可能造成火灾。

1.3 安全注意事项

◆ 进入施工现场,要

◆ 安装立管,必须将洞口周围清理干净,严禁向下抛掷物料。作业完毕必须将洞口盖牢。使用电、气焊时,应申请动火证,要配灭火器,并要设专人看火。焊接地点周围不得有易燃易爆物品。正确穿戴安全防护用品。

◆ 施工现场严禁吸烟,不得酒后作业。

◆ 操作机电设备,严禁戴手套,袖口扎紧。机械运转中不得进行维修保养。

◆ 使用砂轮锯,压力均匀,人站在砂轮片旋转方向侧面。

◆ 登高作业时,要搭设作业平台并作好安全防护措施。

1.4 施工中执行的规程、规范、标准、图集

◆ 高层民用建筑设计防火规范 GB 50045-95

◆ 建筑设计防火规范 GB 50016-2006

◆ 民用建筑电气设计规范 JGJ16-2008

◆ 通风管路施工技术规程 JGJ141-2004

◆ 建筑工程施工质量验收统一标准 GB 50300-2001

◆ 通风与空调工程施工质量验收规范 GB 50243-2002

◆ 建筑给水排水及采暖工程施工质量验收规范 GB 50242-2002

◆ 制冷设备、空气分离设备安装施工及验收规范 GB 50274-2005

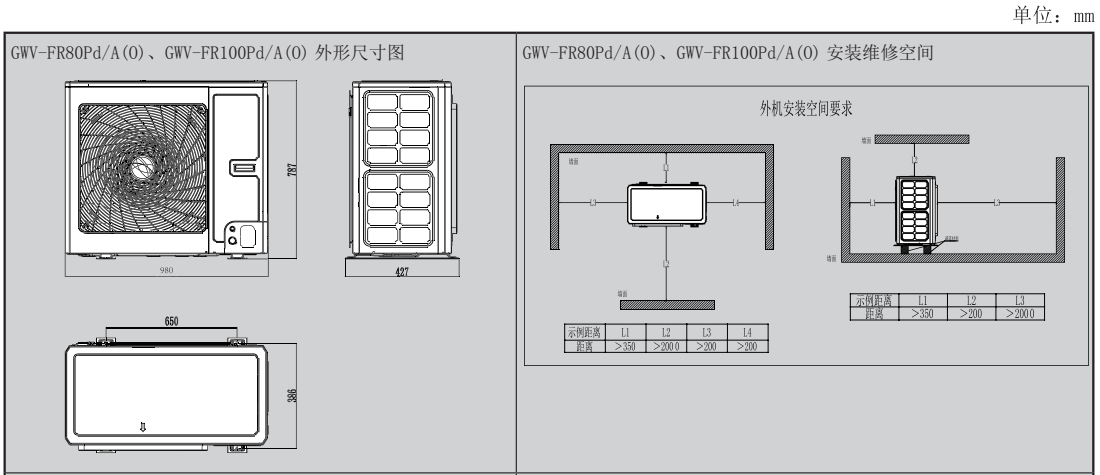

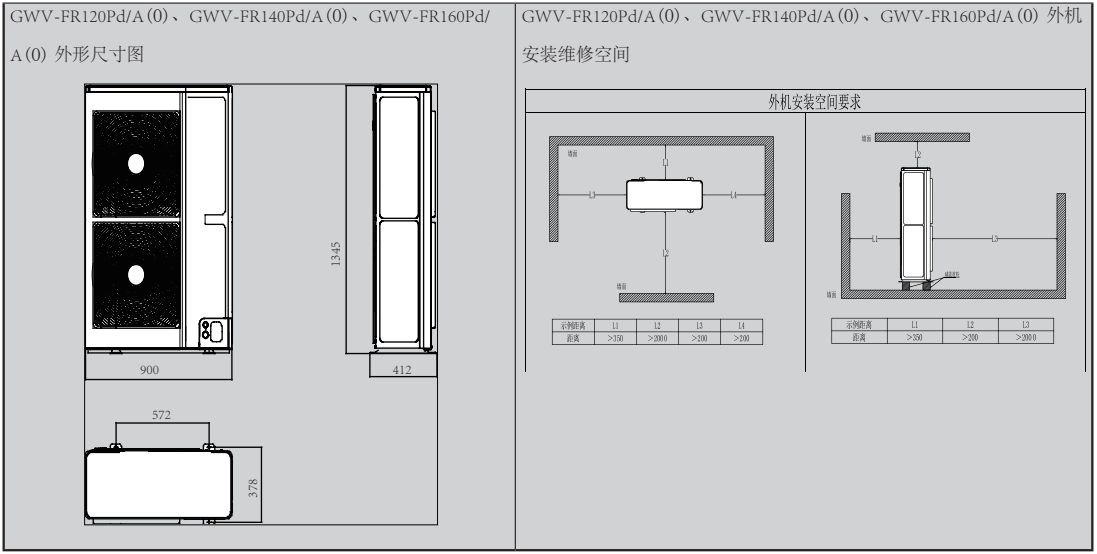

2、产品外形尺寸及安装维修空间




第三章 GWV 畅睿别墅型家庭中央空调主机

一、产品介绍

◆ 产品定义

          格力中央空调GWV 畅睿家用中央空调机组 (R410A) 使用直流变频调节压缩机技术,采用 CAN 网络通讯技术,通讯响应速度更快、抗干扰能力更强,且拥有自动寻址功能,实现机组的无极性自由配线。整机的制冷量范围覆盖 20 ~ 32kW,运行环境温度范围 10 ~ 52℃、出水温度范围 5 ~ 25℃,制热量范围25 ~ 37kW,运行环境温度范围 -20 ~ 35℃、出水温度范围 25 ~ 55℃,可满足散热器、风机盘管、地

板辐射等多种末端需求。机组系统及控制相对于传统热泵进行全方位革新、匠心设计,具有低温强热、节能、稳定可靠等特点,并搭载智能化霜、一键外出、地板调试、自动防冻、备份热源控制等智能化、人性化控制功能。产品适用于独立公寓、复式楼、别墅、单元写字楼、餐厅、商店、娱乐场所。

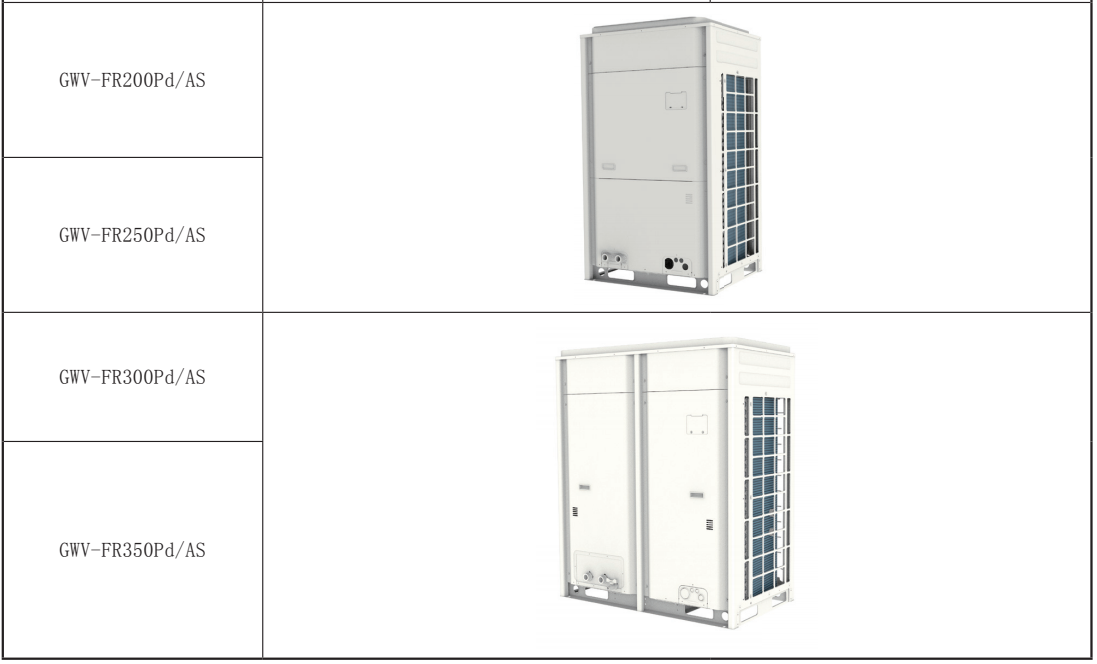

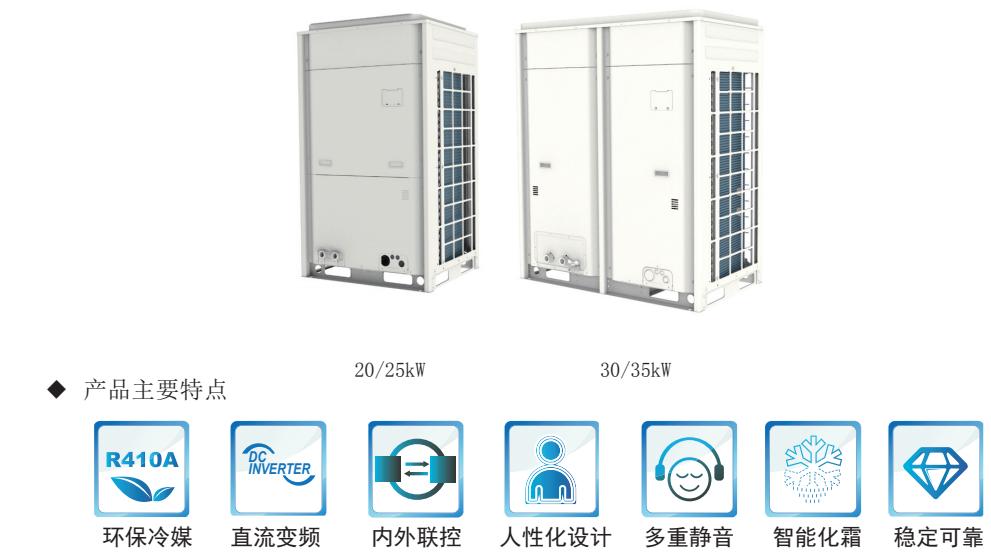

◆ 产品外观图


二、产品性能与规格

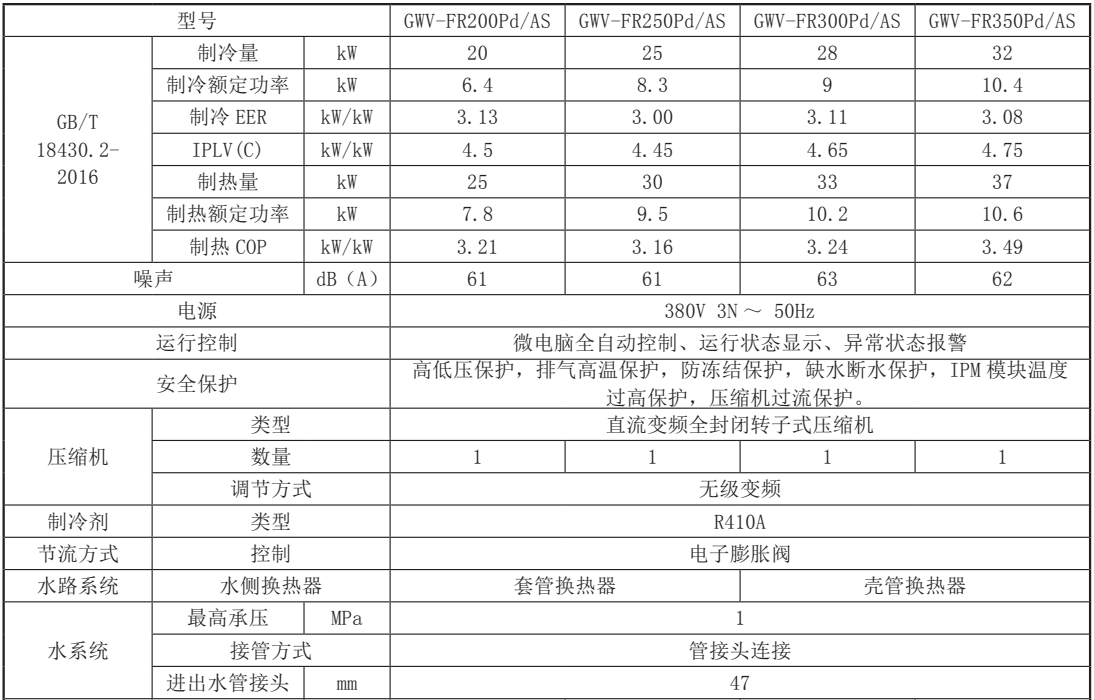

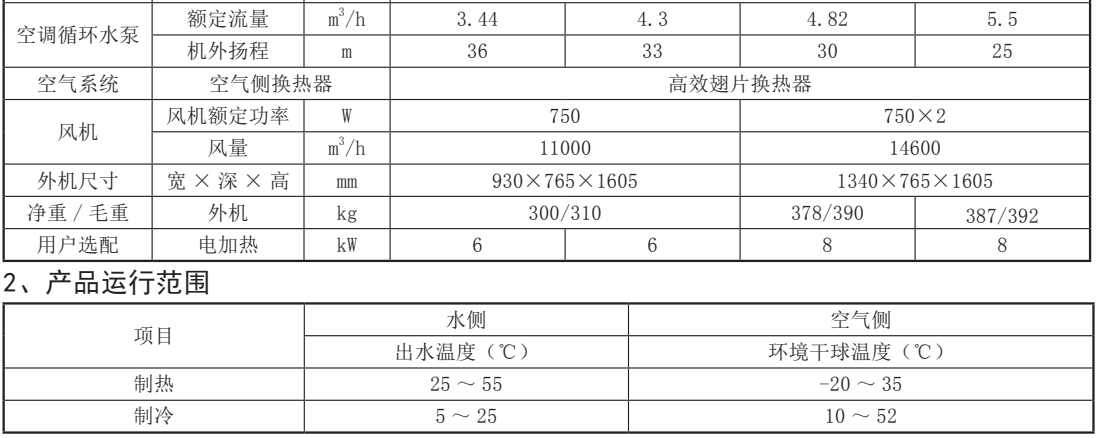

1、产品性能参数



三、产品安装

1、产品安装注意事项

1.1 警告注意事项

◆ 请格力经销商或专业人员进行安装。不要自行安装。安装不当机器将不能正常运行,可能导致漏水、触电或火灾。

◆ 空调机组应安装在可承受其重量的基座上。承受力不够可能导致机器跌落,造成人员伤害。

◆ 所有电气安装务必由专业人员按照当地法律、规章、机组随机说明书和本安装手册进行,并使用专用电源线路。电源线路容量不足或线路安装不当可能导致触电或火灾。

◆ 所有线路都必须是安全的,使用指定的电线,安装牢靠,确保外力不会影响端子板和电线,接触不良或安装不牢可能导致火灾。

◆ 在连接室内、室外机组的连接电线和电源时,电线应铺设妥当,使电气部件盒盖能固定牢靠。若电气部件盒盖不到位,可能导致端子板过热、触电或火灾。

◆ 触摸电气部件等零件之前,先关掉电源。

1.2 小心注意事项

◆ 空调机组要接地。不要把接地线接到煤气管、水管、避雷针接地线或电话接地线上。

◆ 务必安装漏电断路器。不安装漏电断路器可能造成触电。

◆ 按照随机说明书和本安装手册的要求安装排水管,以确保排水管通畅,并对管路进行隔热以防凝露,排水管安装不当可能造成漏水,并使室内墙壁和家具受潮。

◆ 勿把空调机组安装在有油雾或油气之处,如厨房。否则塑料零件会老化、脱落或蒸发器受污造成漏水及换热性能下降。

◆ 勿把空调机组安装在产生腐蚀气体(如二氧化硫)之处。铜管或焊接件受腐蚀后可能造成制冷剂泄漏。

◆ 勿把空调机组安装在可能泄漏可燃气体之处,有碳纤维或空气中有可燃粉尘之处,有挥发性可燃物(如稀释料或汽油)之处。上述气体可能造成火灾。

1.3 安全注意事项

◆ 进入施工现场,要正确穿戴安全防护用品。

◆ 施工现场严禁吸烟,不得酒后作业。

◆ 操作机电设备,严禁戴手套,袖口扎紧。机械运转中不得进行维修保养。

◆ 使用砂轮锯,压力均匀,人站在砂轮片旋转方向侧面。

◆ 安装立管,必须将洞口周围清理干净,严禁向下抛掷物料。作业完毕必须将洞口盖牢。

◆ 使用电、气焊时,应申请动火证,要配灭火器,并要设专人看火。焊接地点周围不得有易燃易爆物品。

◆ 登高作业时,要搭设作业平台并作好安全防护措施。

1.4 施工中执行的规程、规范、标准、图集

◆ 高层民用建筑设计防火规范 GB 50045-95

◆ 建筑设计防火规范 GB 50016-2006

◆ 民用建筑电气设计规范 JGJ16-2008

◆ 通风管路施工技术规程 JGJ141-2004

◆ 建筑工程施工质量验收统一标准 GB 50300-2001

◆ 通风与空调工程施工质量验收规范 GB 50243-2002

◆ 建筑给水排水及采暖工程施工质量验收规范 GB 50242-2002

◆ 制冷设备、空气分离设备安装施工及验收规范 GB 50274-2005

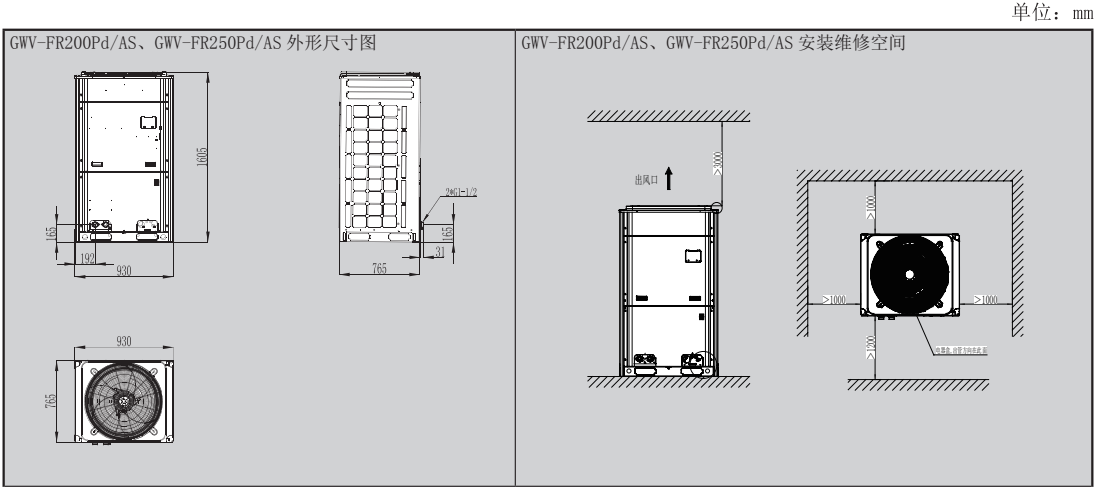

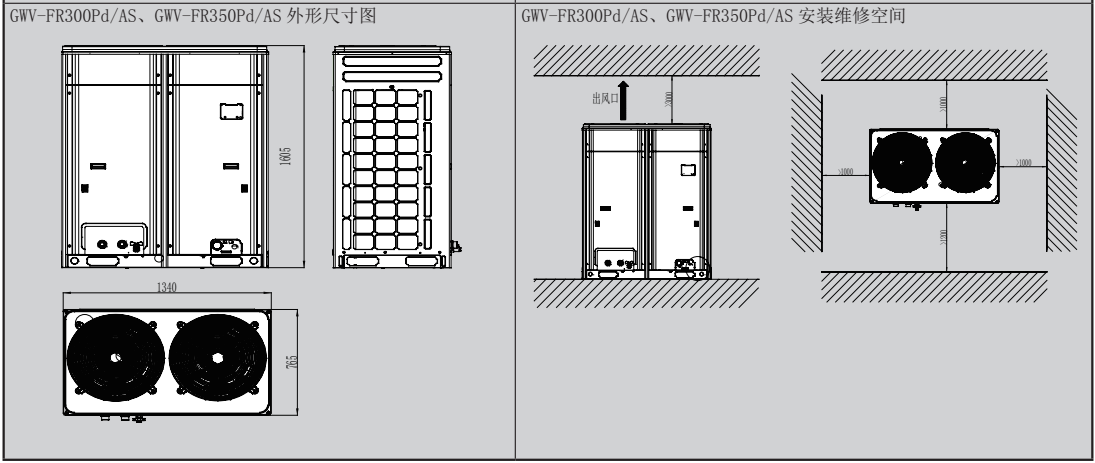

2、产品外形尺寸及安装维修空间



以上是武汉格力中央空调提供的格力 畅睿家庭中央空调技术参数
