格力GMV 雅居家庭中央空调工程设计及安装

                                                                     格力中央空调GMV 雅居家庭中央空调工程设计及安装


一、室内、外机制冷剂配管设计

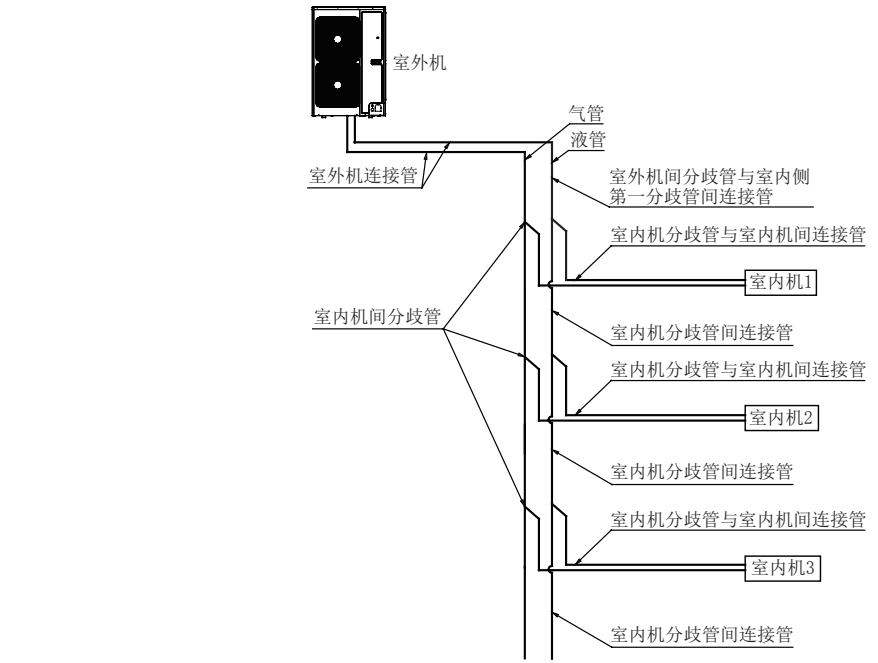

1、室内、外机配管示意图

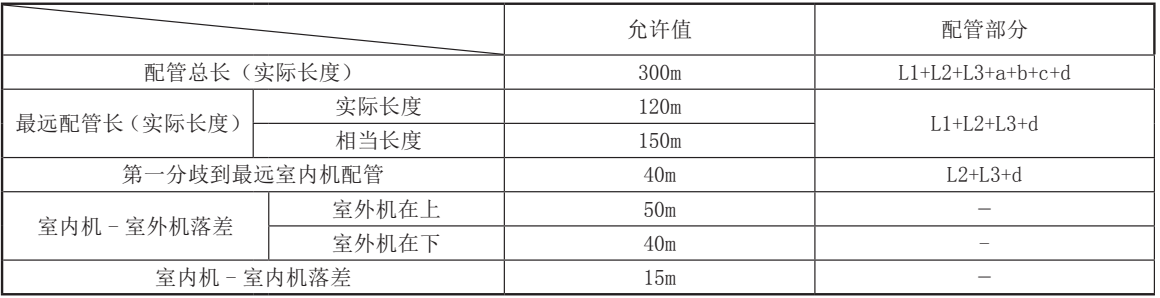

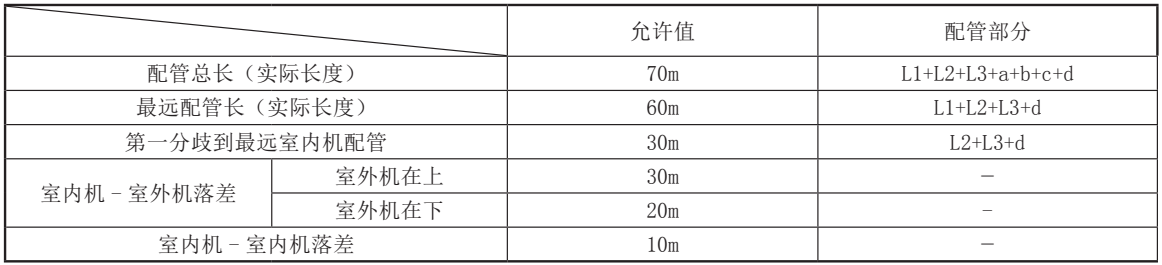

2、连接管允许长度和落差

室内外机连接方式采用 Y 型分歧管连接,连接方式见下图;


GMV-H80WL/F1、GMV-H100WL/F1、GMV-H112WL/F1、GMV-H120WL/F1、GMV-H140WL/F1、GMV-H160WL/

F1、GMV-H120WL/F2、GMV-H140WL/F2、GMV-H160WL/F2、GMV-H180WL/F2 机组配管参数见下表:


GMV-H200WL/F2、GMV-H224WL/F2、GMV-H250WL/F2、GMV-H280WL/F2、GMV-H310WL/F2、GMVH335WL/F2 机组配管参数见下表:

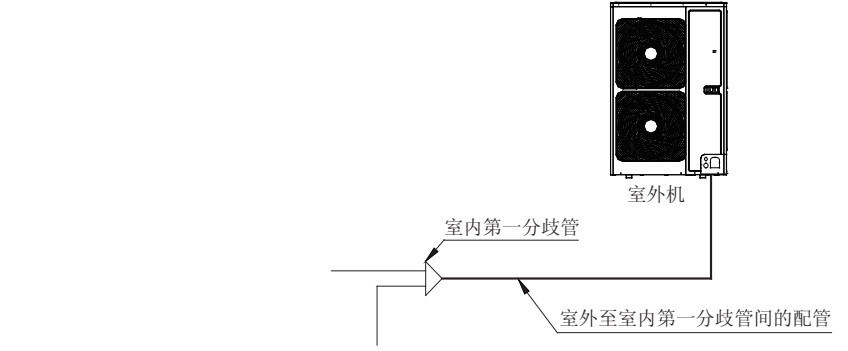

3、室外机至第 1室内分歧管间的配管(主管)尺寸

室外机至第室内分歧管的配管尺寸按室外机的接管尺寸选择。

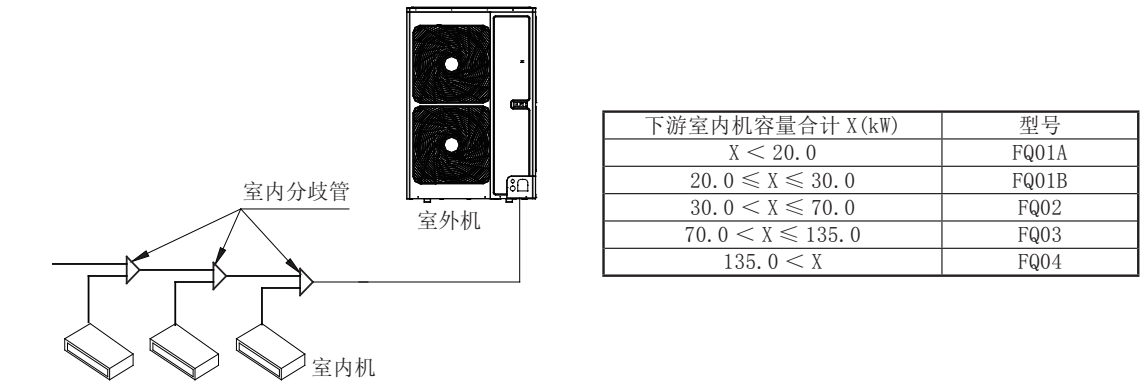

4、室内侧分歧管的选择

室内机间的分歧管选择根据下游内机总容量的大小按下表选择适合的分歧管,当超过室外机容量时,以室外机容量为准。

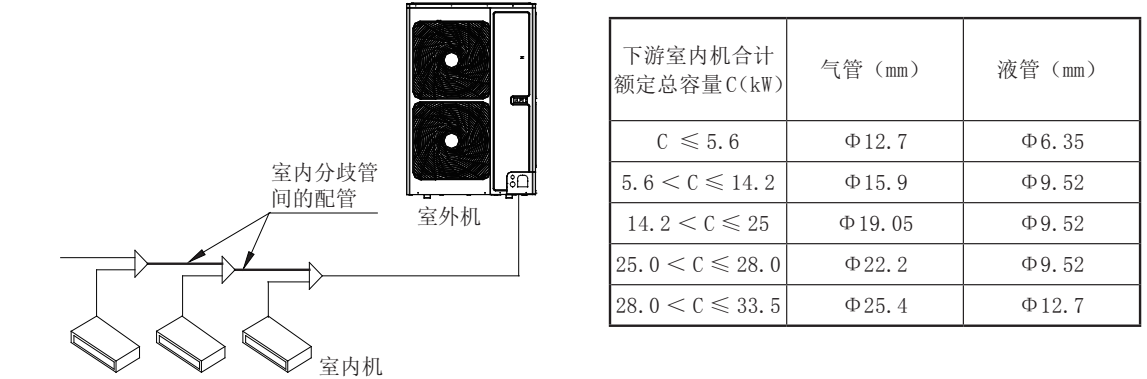

5、室内侧分歧管间的配管尺寸

室内机间的分歧管间的配管尺寸根据下游所接室内机容量选定 ; 当超过室外机容量时,以室外机容量为准。


6、室内分歧管至室内机间的配管尺寸

室内机分歧管至室内机间配管尺寸与室内机配管尺寸保持一致。


注 : 如果室内机距离其近的分歧管长度大于 10m 时,额定容量 5.0kW 及以下的内机液管应加大一号。

二、制冷剂配管安装

1、Y 型分歧管

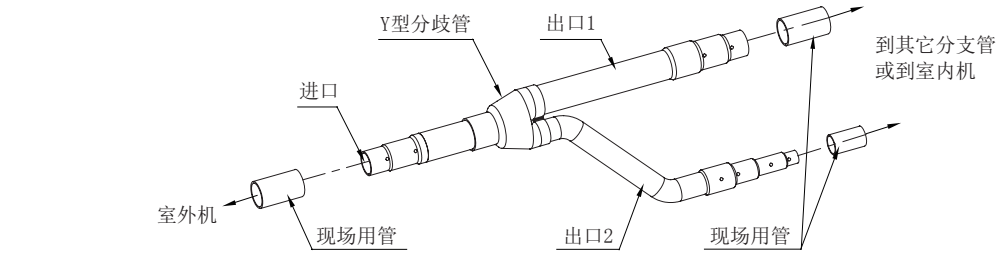

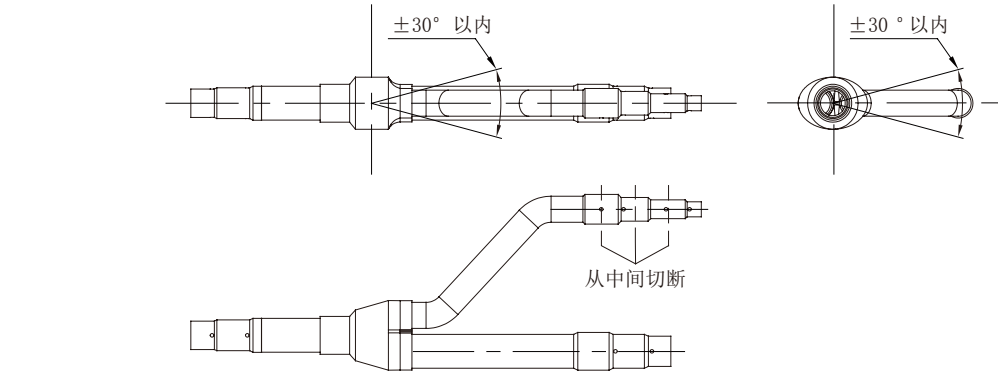

1.1 Y 型分歧管有不同管径的管段,可以方便地配合不同的管径的铜管。配管时选择合适管径的管段,用切管器在合适管径管段的中部切开,并去除毛刺。如下图所示。

1.2 安装 Y 型分歧管必须使其分歧管竖向或水平。


1.3 分歧管保温,使用能经受 120℃或更高温度的保温材料,不可使用分歧管自带的泡沫作为保温材料。

2、管路的安装及保温

2.1 多联机空调系统,每根铜管都要贴上标签,以便区别各铜管所属系统,防止接错。

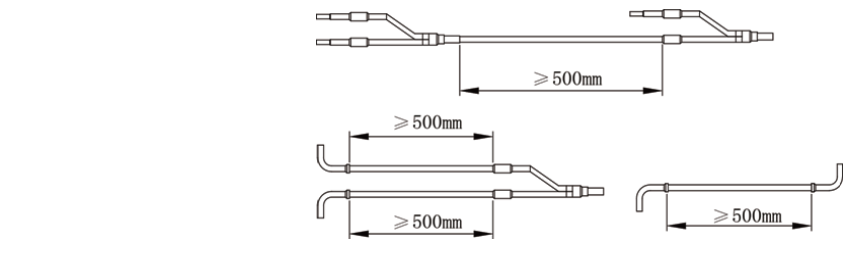

2.2 分歧管安装时,相邻两个分歧管之间的直管段长度不小于 500mm;分歧管主管端口前的直管段不小于 500mm;分歧支管到室内机部分直管段不小于 500mm。如下图。

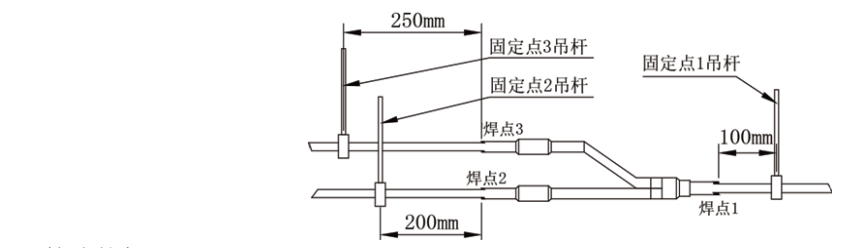

2.3 Y 型分歧管无论是水平还是竖直安装,其前后都必须有以下三个固定点。如下图。

固定点 1--- 主进管段背分歧侧距离焊接点 100mm 处;

固定点 2--- 主分支管背分歧点侧距离焊接点 200mm 处;

固定点 3--- 分支管背分歧点侧距离焊接点 250mm 处。


2.4 管路的保温

◆ 为避免在连接管上冷凝结露和漏水,连接管气管和液管必须用保温材料和胶带包扎与空气隔绝。

◆ 保温材料应采用能耐管路温度的材料:对于热泵机型,液管侧要求耐温不低于 70℃,气管侧要求耐温不低于 120℃。对于单冷机型,液管侧要求耐温不低于 70℃,气管侧要求同液管侧相同。

例:耐热聚乙烯泡沫(耐 120℃以上);发泡聚乙烯(耐 100℃以上)。

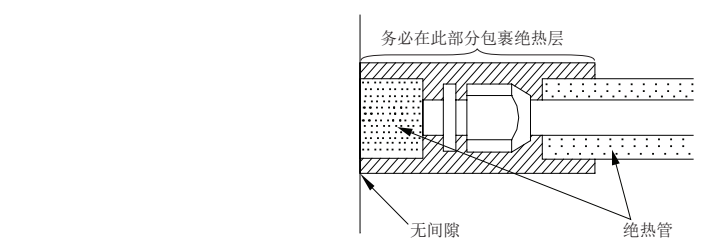

室内外机接头处用接头保温材料包好,与室内外机壁面无间隙,如下图。


◆ 分歧管保温,使用与管路相同的保温材料,不可使用分歧管自带的泡沫作为保温材料。

◆ 当包扎保温胶带时,每一圈要压住前一圈带子的一半。勿将胶带裹得太紧,以免降低隔热效果。

2.5 管路的支撑和防护

◆ 悬空的连接管路应做好支撑,支撑之间距离按下表选择。


◆ 室外管路要做好防意外损伤处理,管路超过 1m,必须给管路加一扣板保护。

2.6 室外机管路连接

◆ 拧紧室外机阀门连接管处的扩口螺母;紧固方法同室内机接管。

◆ 工程安装时机组内部连接管部分必须包保温套管。

◆ GMV-H200WL/A1、GMV-H200WL/A、GMV-H224WL/A、GMV-H250WL/A 管路连接

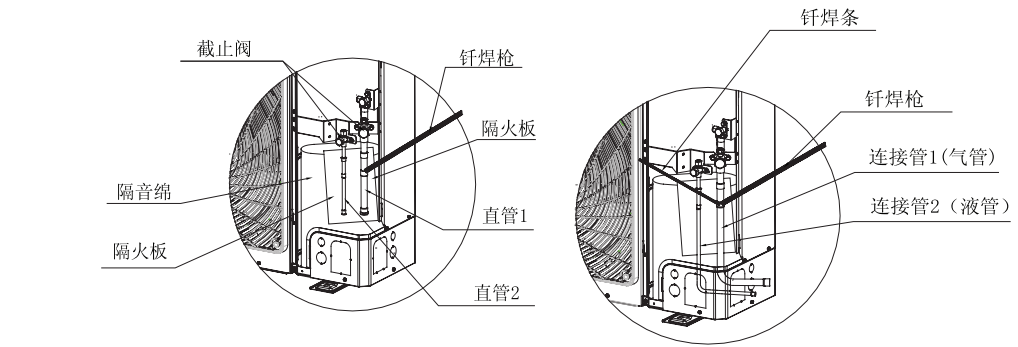

如下图所示,打开外层隔音棉,在压缩机与直管间放入隔火板,用钎焊枪将直管1,直管2焊下,将配管(连接管1,2)安装到对应位置上,并用焊条将缝隙封死,先焊液侧配管再焊气侧配管。焊接过程中,必须用湿纱布缠绕包裹两个截止阀。焊接时,火焰不能烧到隔音棉或其他器件。


◆ GMV-H280WL/F2、GMV-H310WL/F2、GMV-H335WL/F2 管路连接

 1)连接管采用从机组正面接管时,不需要对连接管进行特别处理,可直接将管路焊接到连接管 1和连接管 2 上。

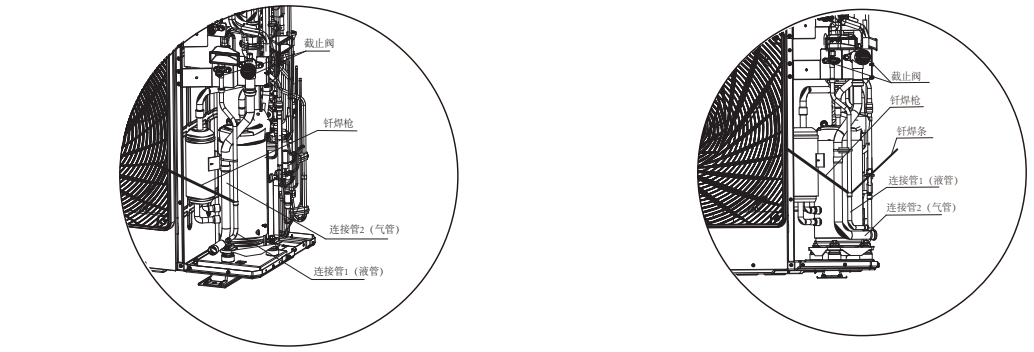

2)连接管采用从机组侧面接管时,需要如下图所示,将机组前侧板、后侧板和连接板拆下,打开隔音棉,用钎焊枪将连接管 1,连接管 2 焊下,旋转至合适角度安装到对应位置上,并用焊条将缝隙封死,先焊接连接管 1(液管)再焊接连接管 2(气管)。焊接过程中,必须用湿纱布缠绕包裹连接管 2 旁边的过滤器。焊接过程中,必须用湿纱布缠绕包裹两个截止阀。焊接时,火焰不能烧到隔音棉或其它器件。


三、追加制冷剂

GMV-H80WL/F1、GMV-H100WL/F1、GMV-H112WL/F1、GMV-H120WL/F1、GMV-H140WL/F1、GMV-H160WL/

F1、GMV-H120WL/F2、GMV-H140WL/F2、GMV-H160WL/F2、GMV-H180WL/F2、GMV-H200WL/F2、GMVH224WL/F2、GMV-H250WL/F2、GMV-H280WL/F2、GMV-H310WL/F2、GMV-H335WL/F2。

 补充制冷剂质量的计算方法

追加制冷剂质量 = ∑液管长度 × 每米液管制冷剂追加量


保证系统不泄露后,在压缩机没有工作时,首先从室外机液管阀门注入口处向机组追加充注规定量的 R410a 制冷剂直到充注到需要量为止。当发现由于管内压力上升而不能较快充注到所需要补充的制冷剂量时,可以将机组置于制冷开机状态,从外机阀门进行制冷剂充注。

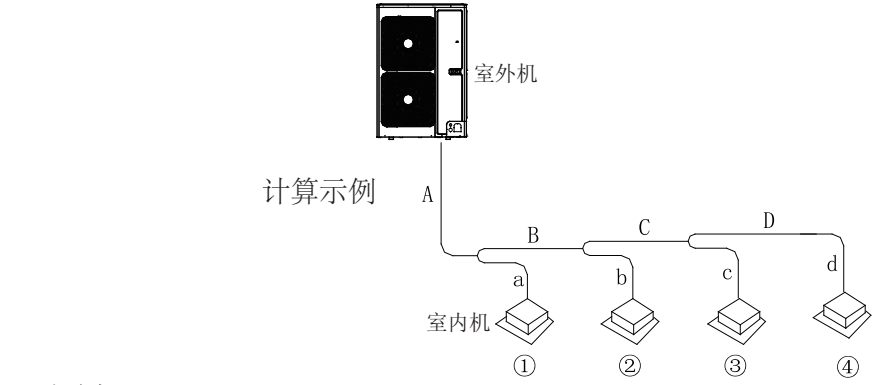

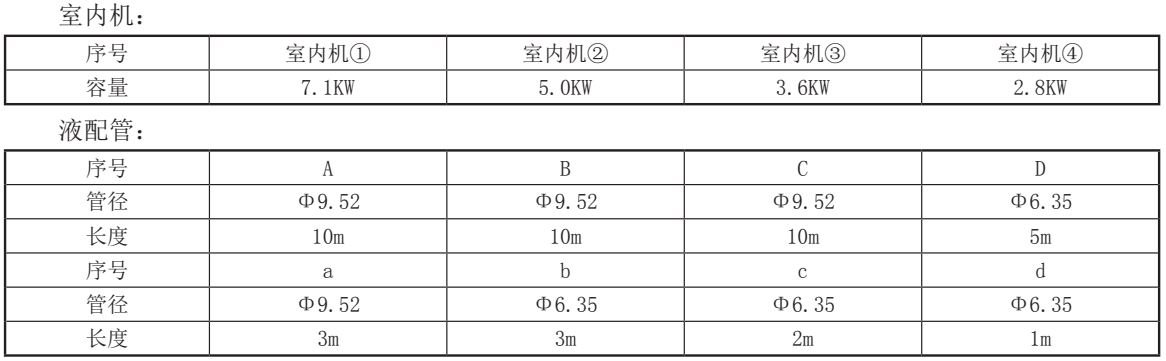

各液配管总长

Φ9.52:A+B+C+a=10+10+10+3=33m

Φ6.35: D+b+c+d=5+3+2+1=11m

1)制冷范围为 80 ~ 180 小追加制冷剂量 =(33-20)×0.054+11×0.022 = 0.944kg

2)制冷范围为 200 ~ 335 小追加制冷剂量 =33×0.054+11×0.022 = 2.024kg

注:

① GMV-H80WL/F1, GMV-H100WL/F1 GMV-H112WL/F1, GMV-H120WL/F1、GMV-H140WL/F1 、GMV-H160WL/F1、GMV-H120WL/F2、GMVH140WL/F2、GMV-H160WL/F2、GMV-H180WL/F2 机型液管总长 20m 内无需追加冷媒。

② GMV-H200WL/F2,GMV-H224WL/F2,GMV-H250WL/F2,GMV-H280WL/F2,GMV-H310WL/F2,GMV-H335WL/F2 机型都需要追加冷媒。

四、产品电气安装

注意:空调机必须可靠接地,若接地不正确会导致触电或火灾。

1、电气布线

◆ 按国家布线规则进行安装。

◆ 电源一定要使用额定电压及空调机组专用电源。

◆ 电源线应有可靠固定,以免接线端子受力。请不要用力拉动电源线。

◆ 电源线线径应足够大,电源线和连接线损坏必须用专用的电缆线来更换。

◆ 所有电气安装务必由专业人士按国家和当地法律、规章进行。

◆ 机组必须可靠接地,符合 GB 17790-2008 相关要求。

◆ 必须安装可切断整个系统电源的断路器和漏电开关 ( 单台机组需配 30mA 的漏电开关 )。

◆ 断路器应同时具有磁脱扣和热脱扣功能,以保证短路和过载都得到保护,应选用“D”型断路器。

◆ 现场接线时请以机身所贴线路图为准。

◆ 以下选型的条件:

① 断路器及电源线规格是基于机组******功率(******电流)选取。

② 电源线规格基于使用环境为 40℃,电缆工作温度为 90℃的多芯铜芯电缆(如 YJV 铜芯交联聚乙烯绝缘聚氯乙烯护套电力

电缆)明敷在线槽中的条件下得出的(GB/T 16895.6-2014),如果使用条件不同,请根据国家标准核算调整。

③ 断路器规格基于断路器工作时其旁边环境温度为 40℃的条件下得出,如果使用条件不同,请根据断路器规格书核算调整。

④ 断路器应同时具有磁脱扣和热脱扣功能,以保证短路和过载都得到保护。

⑤ 工程布线应满足 GB/T16895.6-2014 要求,确保线路压降满足要求,保证设备端电压不低于设备标称值的下限。

2、断路器和电源线选型

2.1 GMV 雅居家用多联空调机组室外机断路器和电源选型推荐表:


注:

1)机组电源线必须为铜芯电缆,工作温度不能大于其规定值。

2)工程布线应满足 GB/T16895.6-2014 要求,确保线路压降满足要求,保证设备端电压不低于设备标称值的下限。

3)以上选型条件:电源线规格是指 BV 单芯线(2 ~ 4 根)穿塑料管时敷设且使用环境温度为 40℃时所选用的规格,断路器为温度 40℃

时所使用,断路器为“D”型。如果现场实际安装条件有所改变,请按照厂家提供的电源线、断路器规格书,酌情考虑降容量使用。

3、接地要求

◆ 空调机组为Ⅰ类电器,请务必采取可靠接地措施。

空调机组内的黄绿双色线为接地线,切不可移作它用,更不可将其剪断。不能用自攻螺钉固定。否则,将带来触电危险。

◆ 接地电阻,应符合国家标准 GB 50169-2016 的要求。

◆ 用户电源必须提供可靠接地端。请不要把接地线接到下列地方:

 a. 自来水管; b. 煤气管; c. 排污管; d. 专业人士认为不可靠的其它地方。

4、机组接线图

4.1 室外机电气接线图

内外机分开供电

单相电机组 GMV-H80WL/F1、GMV-H100WL/F1、GMV-H112WL/F1、GMV-H120WL/F1、GMV-H140WL/F1、

GMV-H160WL/F1、GMV-H120WL/F2、GMV-H140WL/F2、GMV-H160WL/F2、GMV-H180WL/F2 连接方式 :


三 相 电 机 组 GMV-H200WL/F2、GMV-H224WL/F2、GMV-H250WL/F2、GMV-H280WL/F2、GMV-H310WL/

F2、GMV-H335WL/F2 连接方式 :


注:

① 各室内机、室外机通讯联接端口详见机组电气原理图。

② 每一台室内机根据机组容量需安装一断路器(或熔断器)。

③ 每一台室内机断路器(或熔断器)作为对应室内机短路保护及异常过载用。
