格力中央空调家用工程设计选型及安装

一、能力修正

1、容量代码

            室内机容量代码=室内机额定制冷量的数值（以W为单位）×0.01

         室外机容量代码=室外机额定制冷量的数值（以W为单位）×0.01

例：GMV-H120WL/A室外机额定制冷量为12000W，其容量代码为120；

       GMV-NHD22PL/A风管内机额定制冷量为2200W，其容量代码为22。

2、室内机和室外机能力修正的方法

     各室内机能力=室外机能力×室内机容量/同时运行的室内机容量

R410A室外机能力=室外机额定工况能力×室内、外界温度条件的修正系数×配管距离、室内外机高落地修正系数

2.1同时运行的室内机部容量决定室外机额定工况能力

    室内机容量代码之和小于等于室外机容量代码时，室外机额定工况能力等于室内机容量代码之和。

   室内机容量之和大于室外机容量代码时，室外机额定工况能力等于其额定制冷量。

2.2室内、外界温度条件修正系数

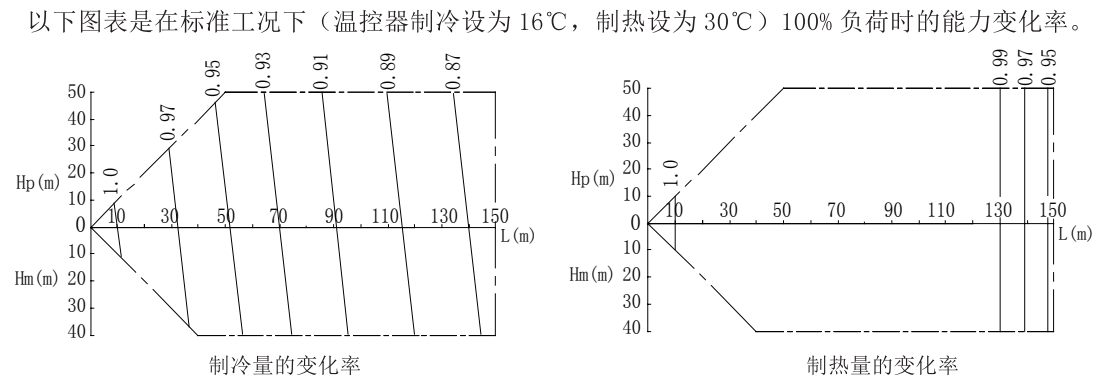

2.3配管距离、室内外机高低差修正系数

    符号说明：

HP：室内机在室外机下方时，机组之间的高低差（m）;

HM：室内机在室外机上方时，机组之间的高低差（m）;

L：单程等效配管长度，即相当配管长度。

3、制热时结霜将导致制热性能下降

在制热运行时，当室外热交换器有积雪或室外温度降到6℃以下时，可能会出现结霜现象，这将导致整机制热性能下降。

二、室外机组容量搭配范围

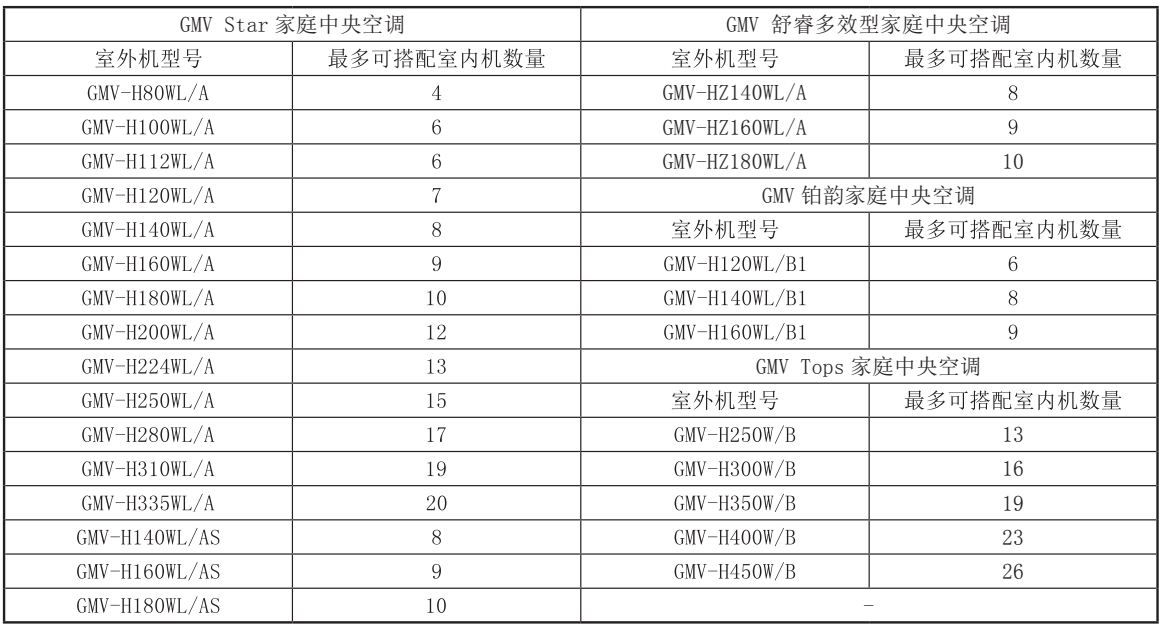

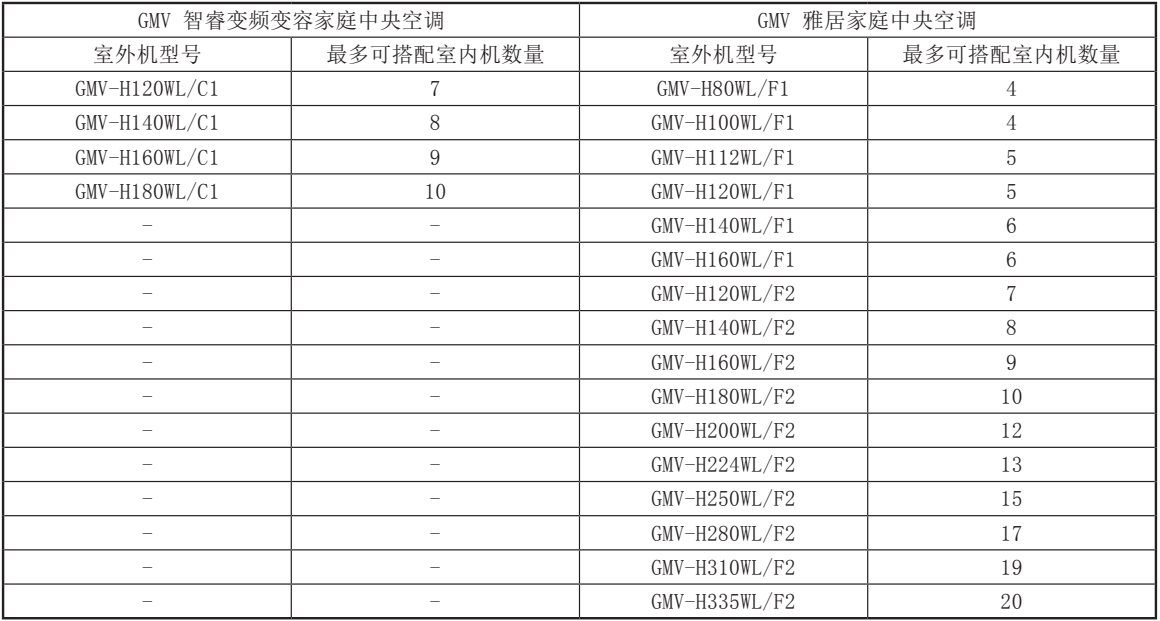

注：实际工程中室外机搭配的室机容量之和必须在室外机容量的50%~135%之间  室外机可搭配室内机数量范围如下表：

三、机组选型举例

GMV家用中央空调选型举例（制冷、制热选型步骤相同）。

1、基础条件

1.1温度条件

外界温度：35℃；室内湿球温度：21℃WB。

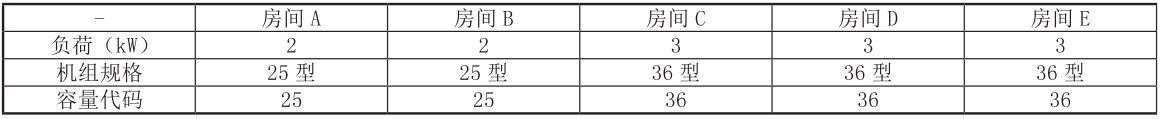

1.2制冷负荷

1.3管道相当长度：100m

1.4室内、外机高度差：25m（室外机在下面）

2、选择室内机

由于管道距离较长以及室内机有一定高度差，可以考虑选择额定制冷量较大于房间负荷的室内机

选择结果如下：

3、选择室外机

       室内机容量代码之和应在被选择的室外机容量代码的50%~135%之间。在用户使用时，同时运行的室内机总容量不得大于室外机容量。否则可能会导致各室内机制冷（制热）量不足，因此推荐选择容量代码大等于或稍大于室内机容量代码之和的室外机。

      室内机的容量代码之和为25×2+36×3=158，选择容量代码为160，额定制冷量为16kw的室外机组。

      室内外机容量代码之比为158/160×100%=98.75%，这个数值在50%~135%之间，符合选型标准。

4、室外机能力修正

1、假设室内机和室外机组合情况如下：

室外机：GMV-H160WL/A;

室内机：GMV-NHD25PL/A×2，GMV-NHD36PL/A×3；

室内机容量代码之和小于等于室外机容量代码时，室内机容量代码之和等于室外机额定工况能力，得室外机额定工况能力为16.0kw。

2、查阅与温度条件有关的制冷能力修正系数图，在外界温度35℃DB，室内温度21℃WB的温度条件下，制冷能力修正系数为1.06，则室外机根据温度条件的能力修正为16.0×1.06=16.96kw。

3、再查阅配管相当长度为100m和室内外机高低差为25m（室外机在下面）的修正系数为0.86，则室外机根据配管相当长度和室内外机高低差的能力修正为16.96×0.86=14.59kw。

5、室内机能力修正

        各室内机能力=室外机能力×室内机容量/×同时运行的室内机容量

GMV-NHD25PL/A：14.59×25/160=2.28kw

GMV-NHD36PL/A:14.59×36/160=3.28kw

6、根据修正后的能力值校核制冷负荷，如果满足要求，说明选型合适，否则要更改选型的机组型号。
