格力中央空调浴享风管式室内机
一、产品介绍

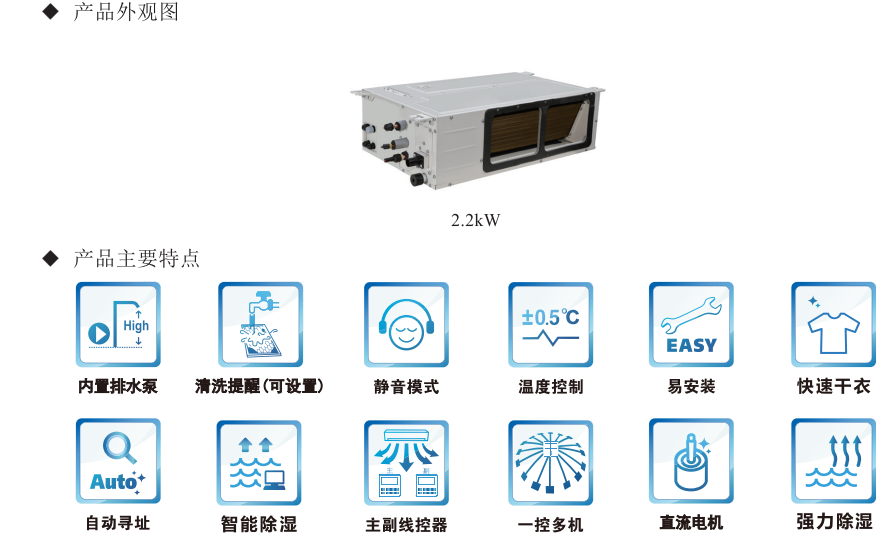

1.1产品概述
格力中央空调浴享风管式室内机,是专门为家庭浴室开发的,其专业的防护结构,对浴室高湿环境适应性更强,独特的蒸发器结构,制冷制热效果更佳,新增干衣模式,浴室可变为干衣房,干衣模式采用一键智能控制,机组根据室外环境温度自动选择运行模式,更贴心舒适。
二、产品性能与规格

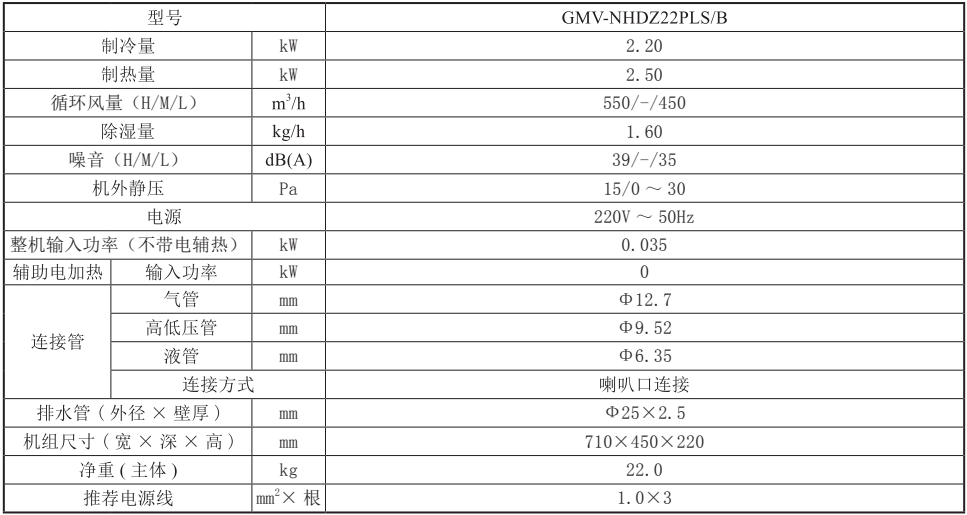

1、产品性能参数
注:
① 本机组设计执行标准 GB/T 18837-2015。
② 以上制冷量测试工况:室内环境温度27℃(干球)/19℃(湿球)、室外环境温度35℃(干球)/24℃(湿球);以上制热量测试工况:室内环境温度20℃(干球)/15℃(湿球)、室外环境温度7℃(干球)/6℃(湿球)。除湿量工况:室内干球/湿球温度(27/21.1℃)、室外干球/湿球温度(35/24℃)。
③ 机组性能参数会因产品的改良有所改变,恕不另行通知。具体参数请以产品铭牌为准。
④ 噪音是在半消音室的测量值,实际运转时由于环境的改变会稍偏高点。
三、产品安装
1、产品安装及注意事项
1.1机组安装基础
◆确保顶部吊杆、天花板、建筑物结构等有足够的强度来承受机组的重量。
1.2机组位置与环境
◆ 安装处应充分考虑强风、台风、地震的影响,加固安装;应尽量免受火、易燃物、腐蚀性气体
或废气的影响;应预留通风空间;应采取适当的措施,尽可能减少噪音和振动。
◆室内通风条件良好;
◆进、出风气流不受任何障碍物遮挡;
◆有合适的位置供冷凝水排出;
◆天花板有足够的强度承受室内机的重量;
◆安装维修预留足够的空间供维修使用;
◆ 为了使干衣效果更好,请事先确定凉衣架的安装位置。
1.3机组管路连接
◆为避免在连接管上冷凝结露,管路必须用保湿材料和胶带包扎与空气隔绝。悬空的连接管路应做好支撑,支撑之间距离按下表选择:
1.4电气安装
◆所有的电气安装必须由专业人士按国家和当地的法律、规章进行。
◆ 机组必须可靠接地,符合BG50169-2016相关求。
◆现场接线时请以机身所贴线路图为准。
◆预留排气扇电源接口供室内机接入进行联运控制。

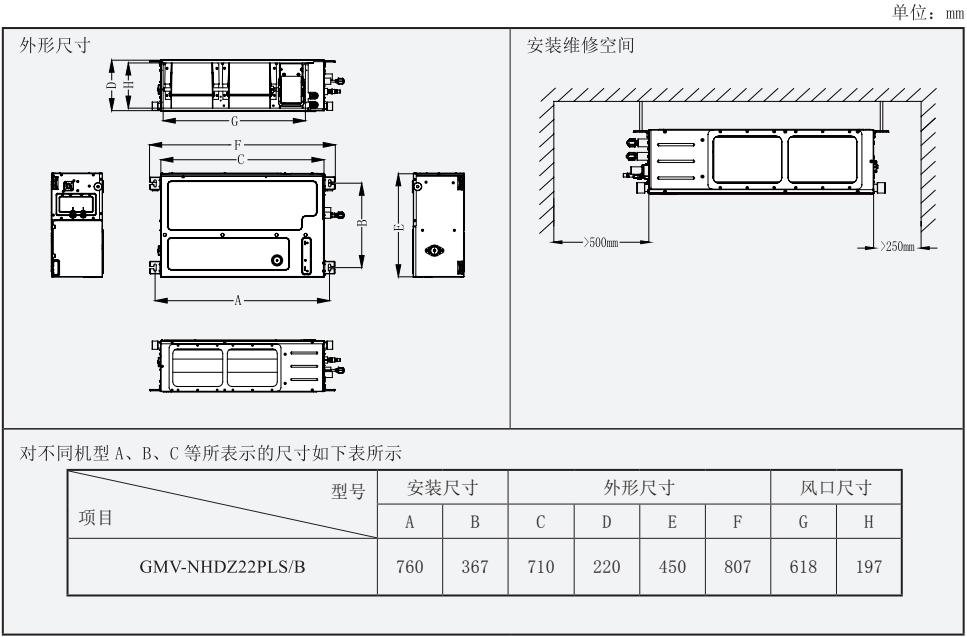

2、产品外形尺寸及安装维修空间
