一、产品介绍
◆ 产品定义
GMV 智睿变频变容家庭中央空调是格力自主研发的新一代变频空调机组,机组容量范围为 12.0 ~ 18.0kW,主要用于家居场所、别墅、小型办公楼等,机组采用直流变频 + 变容压缩机,能力输出范围广,低负荷能效高,相比于普通多联机更舒适,更节能。

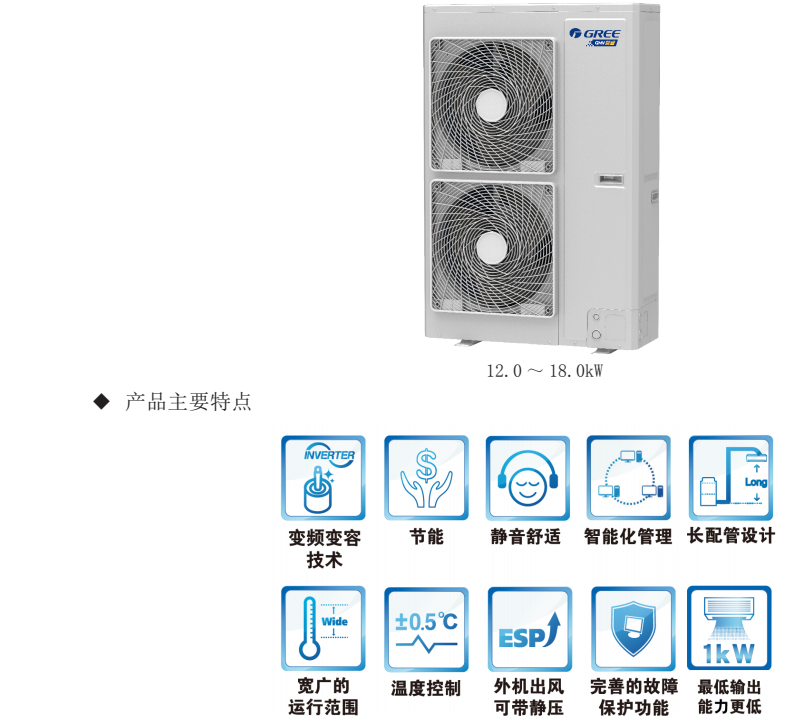

◆ 产品外观图
二、产品性能与规格

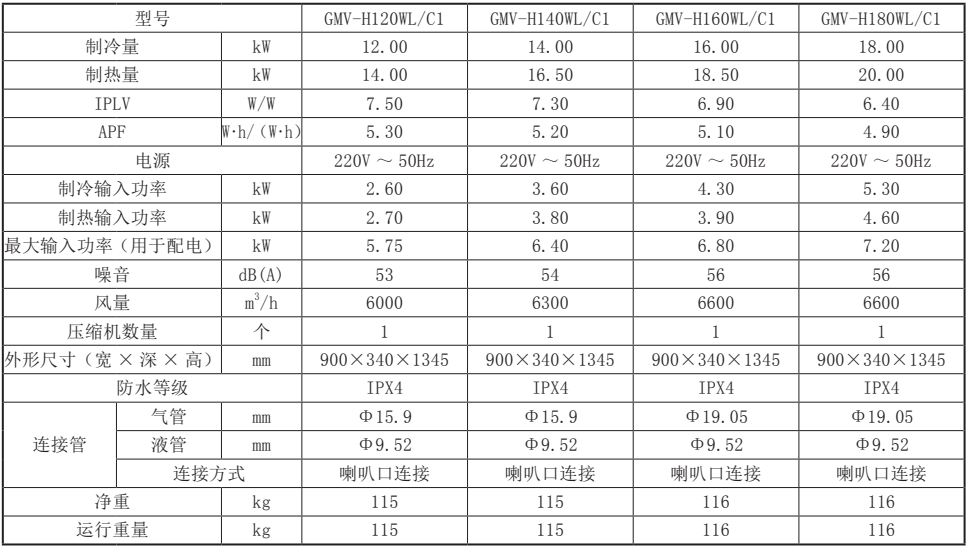

1、产品性能参数
注:
① 本机组设计执行标准 GB/T 18837-2015、GB 21454-2008。
② 以上制冷量测试工况:室内干球 / 湿球温度(27/19℃)、室外干球 / 湿球温度(35/24℃);以上制热量测试工况:室内干球/ 湿球温度(20/15℃)、室外干球 / 湿球温度(7/6℃)。
③ 机组性能参数会因产品的改良有所改变,恕不另行通知。具体参数请以产品铭牌为准。
④ 噪音是在半消音室的测量值,实际运转时由于环境的改变会稍微高点。
2、产品运行范围
三、产品安装
1、产品安装注意事项

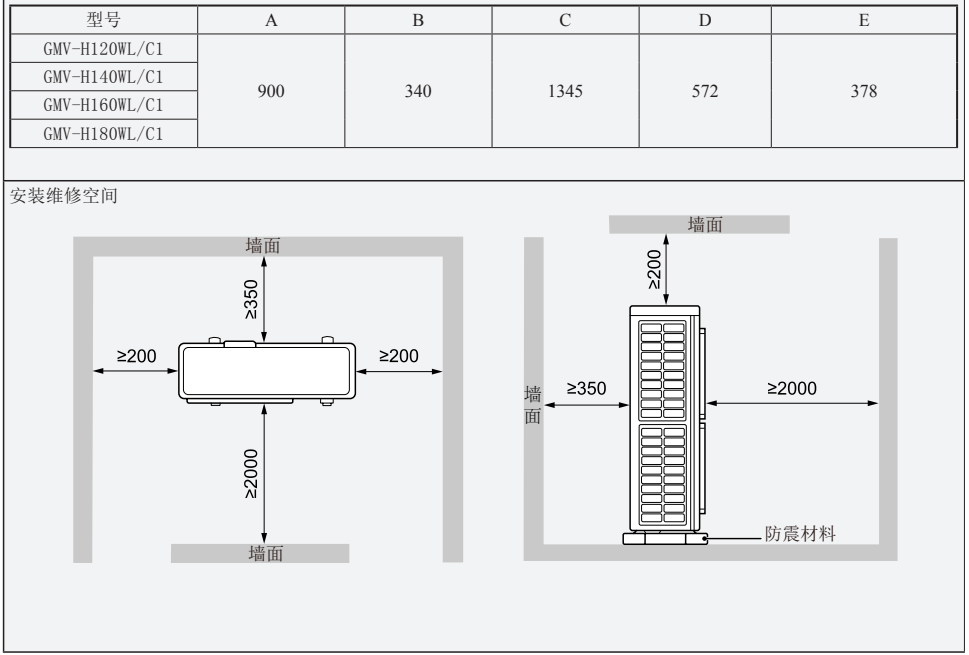

1.1 机组安装基础
必须是水泥或钢制结构,应能承受机器的运行重量,并能隔音及震动,且上平面是水平的。机组的安装基础应预留排水槽。
1.2 机组位置与环境
安装处应充分考虑强风、台风、地震的影响,加固安装;应尽量免受火、易燃物、腐蚀性气体或废气的影响;应预留通风空间;应采取适当的措施,尽可能减小噪音和振动。
室外机组安装地点选择:
◆ 室外机组必须安装在稳定而坚固的支承面上。
◆ 室外机组和室内机组应尽可能相互靠近,尽量减少制冷管道的长度及弯角数。
◆ 避免将室外机安置在窗下或建筑物之间,造成正常的运行噪音传入室内。
◆ 选择不受阳光直射、雨淋及其他直接辐射热源的地方,若受阳光直晒或雨淋,应安装有效的遮阳板或防雨(雪)棚。
◆ 进出口气流不受阻碍。
◆ 选择安装在通气良好的地方,以便机器能吸入和排出足够的空气。
◆ 不安装在有易燃易爆物品及严重灰尘、盐雾等污染性空气的地方。
空调室外机组进出风口不可安装引风管道。空调机组在室内制热时,冷凝水将从室外机底架上留下,当室外空气的温度低于 0℃(32 ℉)时,冷凝水会结冰。室外机组设置防雨棚时应注意不得影响机组散热。
1.3 机组管路连接
为避免在连接管上冷凝结露,管必须用保温材料和胶带包扎与空气隔绝。悬空的连接管路应做好支撑,支撑之间距离不超过 1m。
1.4 电气安装
◆ 所有电气安装必须由专业人士按国家和当地法律、规章进行。
◆ 机组必须可靠接地,符合 GB 50169-2016 相关要求。
◆ 现场接线时请以机身所贴线路图为准。
