格力GMV Star 家用中央空调GMV-H80WL/A型号、GMV-H100WL/A型号、GMV-H112WL/A型号、GMV-H120WL/A型号、GMV-H140WL/A型号、GMV-H140WL/AS型号、GMV-H160WL/A型号、GMV-H160WL/AS型号、GMV-H180WL/A型号、GMV-H180WL/AS型号、GMV-H200WL/A1型号、GMV-H200WL/A型号、GMV-H224WL/A型号

武汉格力中央空调系列——GMV Star 家庭中央空调

一、产品介绍

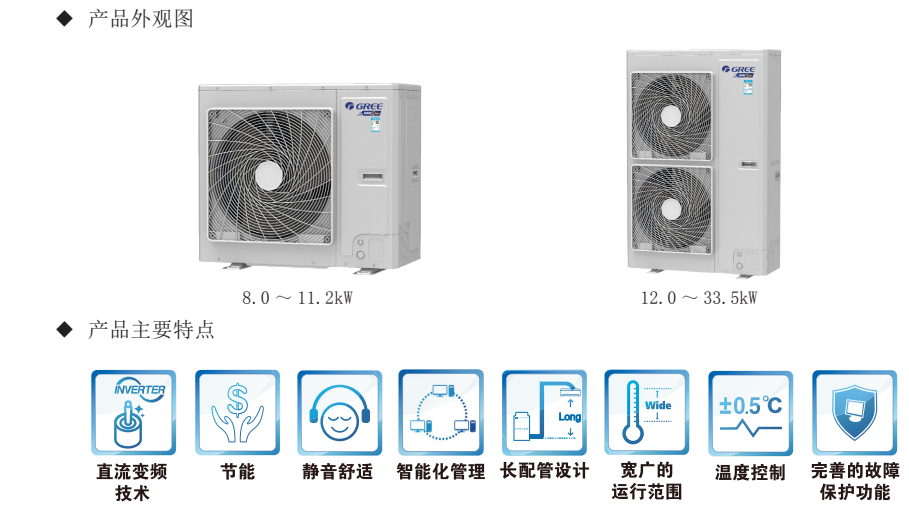

◆ 产品定义

         GMV Star家庭中央空调机组是格力自主研发的新一代变频空调机组,机组容量范围为 8.0~ 33.5kW,主要用于家居场所、别墅、小型办公楼等,机组采用直流变频压缩机,并优化了制冷系统,使性能更佳、能效比更高、运行更为可靠,安装调试更为方便。

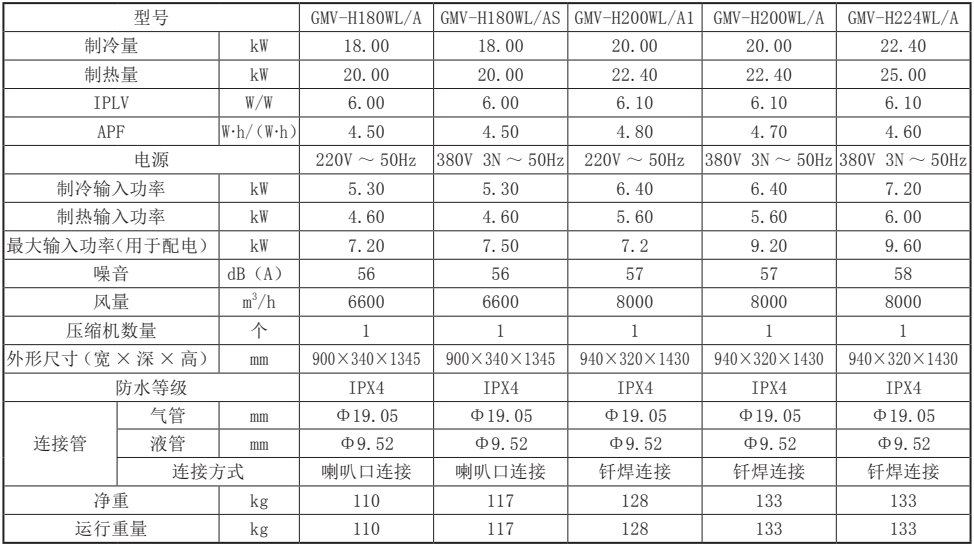

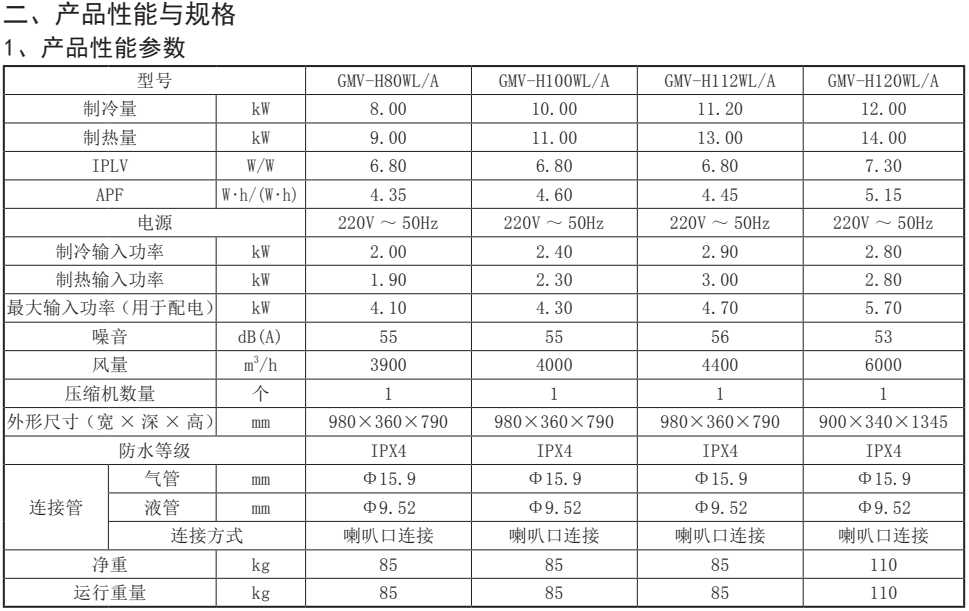

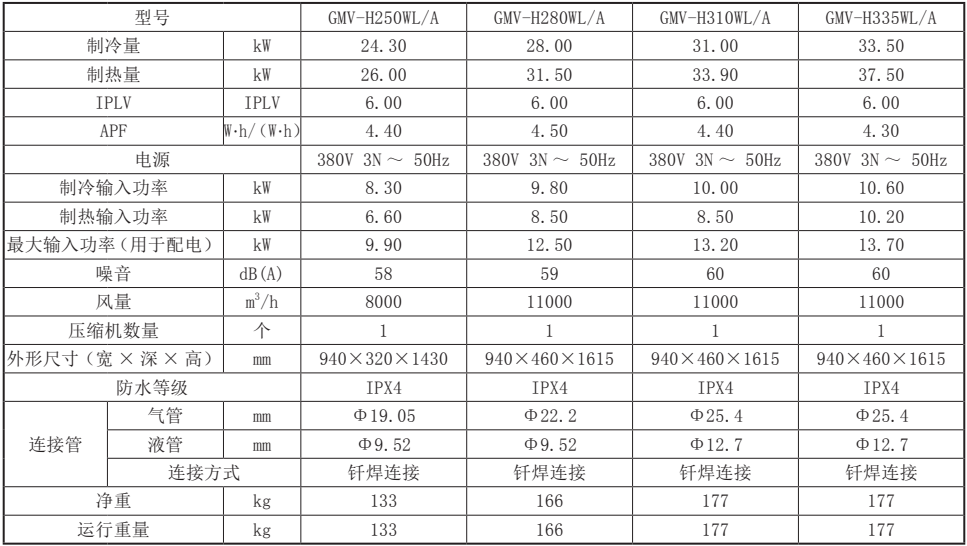

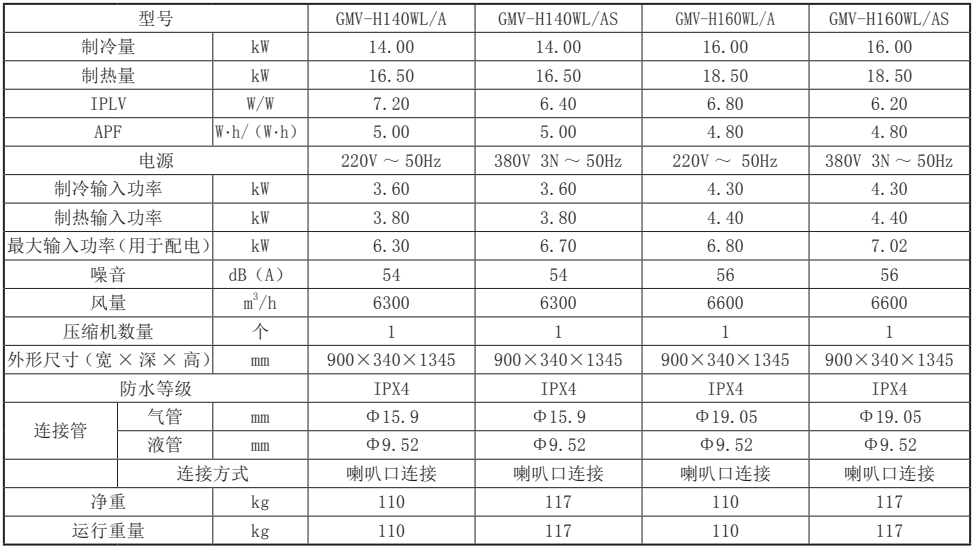

注:

① 本机组设计执行标准 GB/T 18837-2015、GB 21454-2008。

② 以上制冷量测试工况:室内干球 / 湿球温度(27/19℃)、室外干球 / 湿球温度(35/24℃);以上制热量测试工况:室内干球 /湿球温度(20/15℃)、室外干球 / 湿球温度(7/6℃)。

③ 机组性能参数会因产品的改良有所改变,恕不另行通知。具体参数请以产品铭牌为准。

④ 噪音是在半消音室的测量值,实际运转时由于环境的改变会稍微高点。


三、产品安装

1、产品安装注意事项

1.1 机组安装基础

必须是水泥或钢制结构,应能承受机器的运行重量,并能隔音及震动,且上平面是水平的。机组的安装基础应预留排水槽。

1.2 机组位置与环境

安装处应充分考虑强风、台风、地震的影响,加固安装;应尽量免受火、易燃物、腐蚀性气体或废气的影响;应预留通风空间;应采取适当的措施,尽可能减小噪音和振动。

室外机组安装地点选择:

◆ 室外机组必须安装在稳定而坚固的支承面上。

◆ 室外机组和室内机组应尽可能相互靠近,尽量减少制冷管道的长度及弯角数。

◆ 避免将室外机安置在窗下或建筑物之间,造成正常的运行噪音传入室内。

◆ 选择不受阳光直射、雨淋及其他直接辐射热源的地方,若受阳光直晒或雨淋,应安装有效的遮阳板或防雨(雪)棚。

◆ 进出口气流不受阻碍。

◆ 选择安装在通气良好的地方,以便机器能吸入和排出足够的空气。

◆ 不安装在有易燃易爆物品及严重灰尘、盐雾等污染性空气的地方。空调室外机组进出风口不可安装引风管道。空调机组在室内制热时,冷凝水将从室外机底架上留下,当室外空气的温度低于 0℃(32 ℉)时,冷凝水会结冰。室外机组设置防雨棚时应注意不得影响机组散热。

1.3 机组管路连接

为避免在连接管上冷凝结露,管必须用保温材料和胶带包扎与空气隔绝。悬空的连接管路应做好支撑,支撑之间距离不超过 1m。

1.4 电气安装

◆ 所有电气安装必须由专业人士按国家和当地法律、规章进行。

◆ 机组必须可靠接地,符合 GB 50169-2016 相关要求。

◆ 现场接线时请以机身所贴线路图为准。

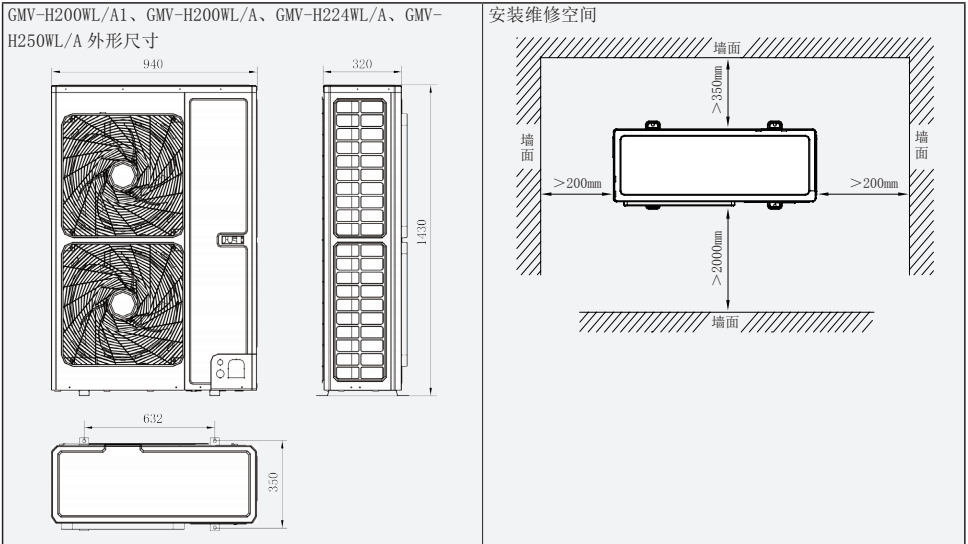

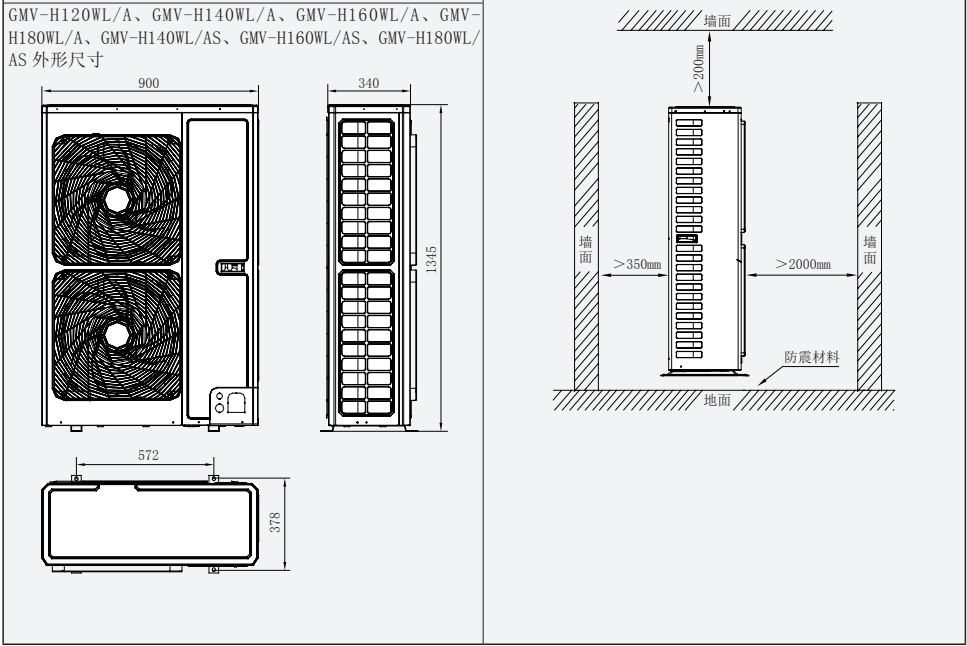

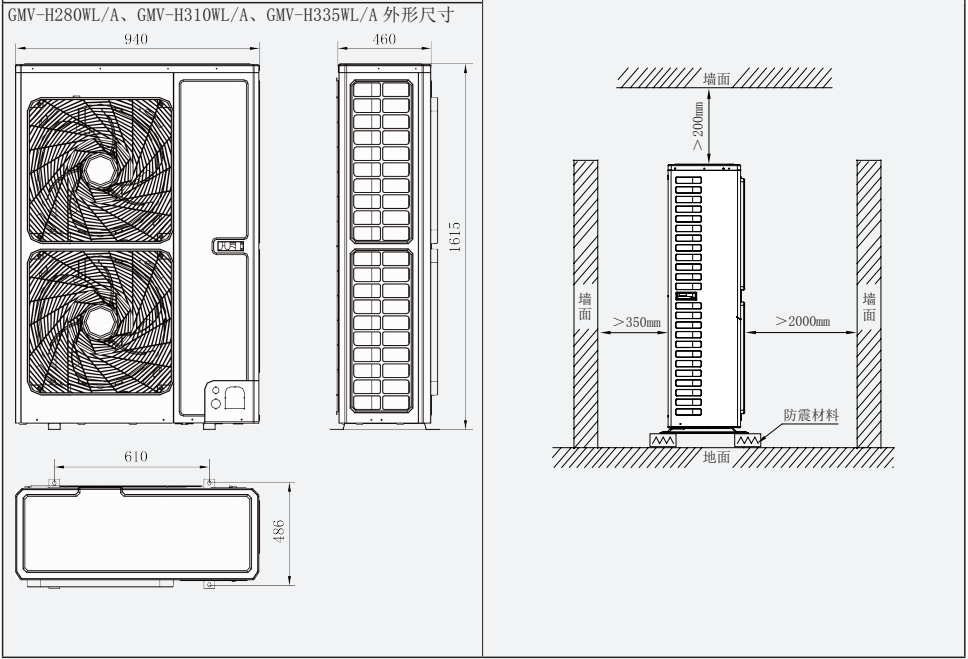

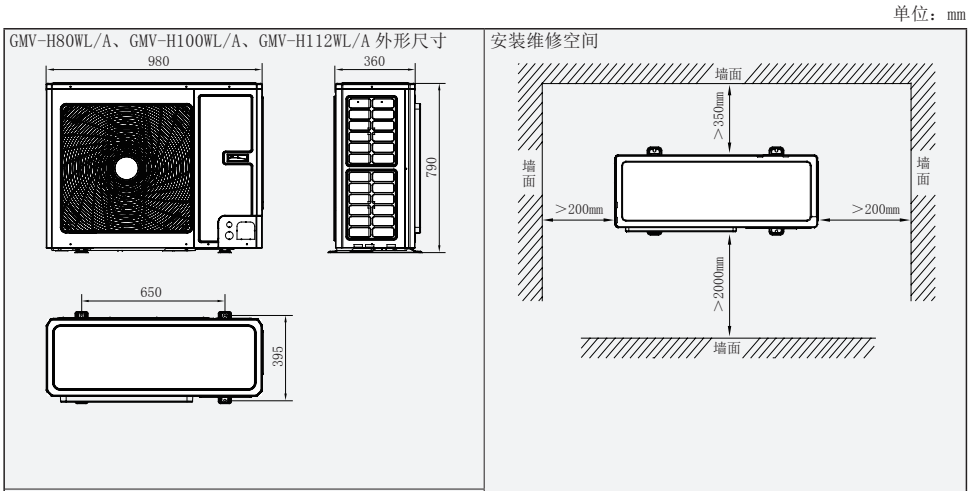

2、产品外形尺寸及安装维修空间
